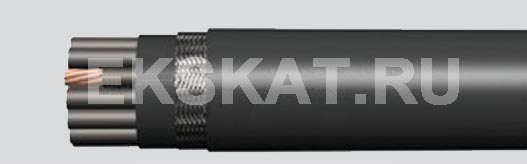

КГСРТЭнг-HF |
- медные жилы класса не ниже 5,
- полиэтилентерефталатная плёнка на жилы сеч. 16 мм2 и выше,
- изоляция из этиленпропиленовой резины,
- обмотка из полимерной ленты,
- внутренняя экструдированная оболочка,
- экран оплёткой из медных луженых проволок,
- наружная оболочка из безгалогенного термореактивного негорючего компаунда
Область применения
Кабели предназначены для неподвижной прокладки на судах морского флота неограниченного района плавания, речного флота, береговых и плавучих сооружениях.
Кабели применяются в силовых и осветительных сетях, в цепях управления, сигнализации и межприборных соединений; для неподвижной прокладки внутри помещений и открытой палубе, при условии защиты от прямого воздействия солнечной радиации, в том числе, при воздействии радиального гидростатического давления до 1,96 МПа.
Кабели изготавливаются на напряжение 1 кВ.
Кабели не распространяют горение при групповой прокладке (МЭК 60332-3-22 категории А).
Кабели КГСРТЭнг-HF применяются при необходимости защиты цепей от внешних электромагнитных воздействий.
Класс пожарной опасности по ГОСТ Р 53315–2009 — П1.8.1.2.2
Материалы конструкции кабелей при установленной температуре их хранения и эксплуатации не выделяют вредных продуктов в концентрациях, опасных для организма человека и загрязняющих окружающую среду.
Кабели стойки к воздействию солнечной радиации, при эксплуатации кабели должны быть защищены (покраска, защита металлическим или брезентовым кожухом или другим равноценным способом) от прямого воздействия солнечной радиации.
Кабели стойки к воздействию морской воды, периодическому воздействию смазочных масел (не более 300 часов) и дизельного топлива (не более 100 часов). Допускается воздействие паров серной кислоты с массовой концентрацией 2,0 мкг/м (не более 4 часов).
Кабели стойки к воздействию внешнего радиального гидростатического давления до 5 Мпа, вибрационных нагрузок в диапазоне частот от 2 до 100 Гц.
В процессе хранения и монтажа концы кабеля герметично заделаны.
| Количество и сечение жил, шт х кв.мм | Наружный диаметр, мм |
|---|---|
| КГСРТЭнг-HF | |
| 1x1,0 | 9,3 |
| 1x1,5 | 9,6 |
| 1x2,5 | 10,1 |
| 1x4 | 10,6 |
| 1x6 | 11,3 |
| 1x10 | 12,6 |
| 1x16 | 13,8 |
| 1x25 | 16,2 |
| 1x35 | 17,8 |
| 1x50 | 19,7 |
| 1x70 | 21,5 |
| 1x95 | 23,9 |
| 1x120 | 25,7 |
| 2x1,0 | 13 |
| 2x1,5 | 13,6 |
| 2x2,5 | 15,2 |
| 2x4 | 16,3 |
| 2x6 | 17,5 |
| 2x10 | 19,9 |
| 2x16 | 22,6 |
| 2x25 | 26,5 |
| 2x35 | 29,5 |
| 2x50 | 33,5 |
| 3x1,0 | 13,6 |
| 3x1,5 | 14,2 |
| 3x2,5 | 15,8 |
| 3x4 | 17 |
| 3x6 | 18,5 |
| 3x10 | 21,1 |
| 3x16 | 24 |
| 3x25 | 27,9 |
| 3x35 | 31,1 |
| 3x50 | 36,1 |
| 3x70 | 40,2 |
| 3x95 | 45,2 |
| 3x120 | 49,8 |
| 4x1,0 | 15,1 |
| 4x1,5 | 15,8 |
| 4x2,5 | 16,9 |
| 4x4 | 18,5 |
| 4x6 | 19,9 |
| 4x10 | 22,7 |
| 4x16 | 26 |
| 4x25 | 30,6 |
| 4x35 | 34,1 |
| 4x50 | 40,1 |
| 5x1,0 | 16,2 |
| 5x1,5 | 16,9 |
| 5x2,5 | 18,4 |
| 5x4 | 19,9 |
| 5х6 | 21,7 |
| 5x10 | 24,9 |
| 5x16 | 28,5 |
| 5x25 | 33,6 |
| 5x35 | 38,7 |
| 5x50 | 44,3 |
| 7x1,0 | 17,2 |
| 7x1,5 | 18,3 |
| 7x2,5 | 19,6 |
| 10x1,0 | 21,1 |
| 10x1,5 | 22,2 |
| 10x2,5 | 24,3 |
| 12x1,5 | 22,8 |
| 12x2,5 | 24,9 |
| 14x1,5 | 24 |
| 14x2,5 | 26 |
| 16x1,5 | 25,1 |
| 16x2,5 | 27,5 |
| 19x1,5 | 26,4 |
| 19x2,5 | 28,7 |
| 24x1,5 | 30,4 |
| 24x2,5 | 33,4 |
| 27x1,5 | 31 |
| 27x2,5 | 34 |
| 30x1,5 | 32,2 |
| 30x2,5 | 35,8 |
| 33x1,5 | 33,3 |
| 33x2,5 | 37 |
| 37x1,5 | 34,4 |
| 37x2,5 | 38,9 |
