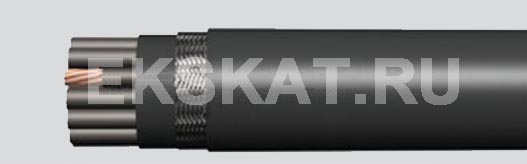

КГСРТнг-HF |
- медные жилы класса не ниже 5,
- полиэтилентерефталатная плёнка на жилы сеч. 16 мм2 и выше,
- изоляция из этиленпропиленовой резины,
- обмотка из полимерной ленты,
- внутренняя экструдированная оболочка,
- наружная оболочка из безгалогенного термореактивного негорючего компаунда
Область применения
Кабели предназначены для неподвижной прокладки на судах морского флота неограниченного района плавания, речного флота, береговых и плавучих сооружениях.
Кабели применяются в силовых и осветительных сетях, в цепях управления, сигнализации и межприборных соединений; для неподвижной прокладки внутри помещений и открытой палубе, при условии защиты от прямого воздействия солнечной радиации, в том числе, при воздействии радиального гидростатического давления до 1,96 МПа.
Кабели изготавливаются на напряжение 1 кВ.
Кабели не распространяют горение при групповой прокладке (МЭК 60332-3-22 категории А).
Класс пожарной опасности по ГОСТ Р 53315–2009 — П1.8.1.2.2
Материалы конструкции кабелей при установленной температуре их хранения и эксплуатации не выделяют вредных продуктов в концентрациях, опасных для организма человека и загрязняющих окружающую среду.
Кабели стойки к воздействию солнечной радиации, при эксплуатации кабели должны быть защищены (покраска, защита металлическим или брезентовым кожухом или другим равноценным способом) от прямого воздействия солнечной радиации.
Кабели стойки к воздействию морской воды, периодическому воздействию смазочных масел (не более 300 часов) и дизельного топлива (не более 100 часов).
Допускается воздействие паров серной кислоты с массовой концентрацией 2,0 мкг/м (не более 4 часов).
Кабели стойки к воздействию внешнего радиального гидростатического давления до 5 Мпа, вибрационных нагрузок в диапазоне частот от 2 до 100 Гц.
В процессе хранения и монтажа концы кабеля герметично заделаны.
| Количество и сечение жил, шт х кв.мм | Наружный диаметр, мм |
|---|---|
| КГСРТнг-HF | |
| 1x1,0 | 8,2 |
| 1x1,5 | 8,5 |
| 1x2,5 | 9,1 |
| 1x4 | 9,7 |
| 1x6 | 10,4 |
| 1x10 | 11,4 |
| 1x16 | 12,9 |
| 1x25 | 14,8 |
| 1x35 | 16,2 |
| 1x50 | 18,4 |
| 1x70 | 20 |
| 1x95 | 22,4 |
| 1x120 | 24,3 |
| 1x150 | 26,8 |
| 1x185 | 29,3 |
| 1x240 | 32,8 |
| 1x300 | 36,1 |
| 2x1,0 | 12,1 |
| 2x1,5 | 12,7 |
| 2x2,5 | 13,6 |
| 2x4 | 15 |
| 2x6 | 16,1 |
| 2x10 | 18,5 |
| 2x16 | 21,3 |
| 2x25 | 24,9 |
| 2x35 | 27,9 |
| 2x50 | 32,2 |
| 2x70 | 36,1 |
| 2x95 | 40,6 |
| 2x120 | 44,4 |
| 2x150 | 49,8 |
| 3x1,0 | 12,7 |
| 3x1,5 | 13,3 |
| 3x2,5 | 14,2 |
| 3x4 | 15,7 |
| 3x6 | 16,9 |
| 3x10 | 19,5 |
| 3x16 | 22,5 |
| 3x25 | 26,6 |
| 3x35 | 29,8 |
| 3x50 | 34,5 |
| 3x70 | 38,4 |
| 3x95 | 43,2 |
| 3x120 | 47,8 |
| 3x150 | 53 |
| 4x1,0 | 13,6 |
| 4x1,5 | 14,2 |
| 4x2,5 | 15,6 |
| 4x4 | 16,9 |
| 4x6 | 18,6 |
| 4x10 | 21,4 |
| 4x16 | 24,7 |
| 4x25 | 29 |
| 4x35 | 32,8 |
| 4x50 | 38,3 |
| 4x70 | 42,4 |
| 4x95 | 48,4 |
| 4x120 | 52,9 |
| 4x150 | 59,2 |
| 5x1,0 | 14,8 |
| 5x1,5 | 15,6 |
| 5x2,5 | 16,8 |
| 5x4 | 18,6 |
| 5х6 | 20,2 |
| 5x10 | 23,5 |
| 5x16 | 27,2 |
| 5x25 | 32,3 |
| 5x35 | 36,7 |
| 5x50 | 42,3 |
| 5x70 | 47,5 |
| 5x95 | 53,8 |
| 7x1,0 | 15,9 |
| 7x1,5 | 16,7 |
| 7x2,5 | 18,3 |
| 10x1,0 | 19,6 |
| 10x1,5 | 20,9 |
| 10x2,5 | 22,7 |
| 12x1,0 | 20,1 |
| 12x1,5 | 21,5 |
| 12x2,5 | 23,6 |
| 14x1,0 | 21,2 |
| 14x1,5 | 22,4 |
| 14x2,5 | 24,7 |
| 16x1,0 | 22,3 |
| 16x1,5 | 23,8 |
| 16x2,5 | 26 |
| 19x1,0 | 23,3 |
| 19x1,5 | 24,9 |
| 19x2,5 | 27,4 |
| 24x1,0 | 27,2 |
| 24x1,5 | 28,9 |
| 24x2,5 | 31,8 |
| 27x1,0 | 27,7 |
| 27x1,5 | 29,6 |
| 27x2,5 | 32,7 |
| 30x1,0 | 28,6 |
| 30x1,5 | 30,6 |
| 30x2,5 | 34,2 |
| 33x1,0 | 29,9 |
| 33x1,5 | 31,8 |
| 33x2,5 | 35,7 |
| 37x1,0 | 30,9 |
| 37x1,5 | 33,1 |
| 37x2,5 | 36,9 |
