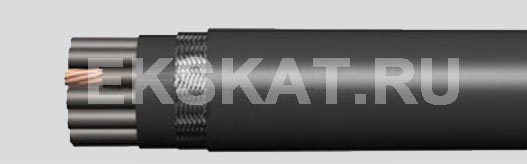

КГСРТнг |
- медные гибкие жилы класса 5;
- полиэтилентерефталатная плёнка на жилы сеч. 16 мм2 и выше;
- изоляция из этиленпропиленовой резины;
- обмотка из полимерной ленты;
- внутренняя экструдированная оболочка;
- полиэтилентерефталатная лента;
- обмотка из стеклянной или слюдосодержащей ленты;
- наружная оболочка из маслостойкой резины, не распространяющей горение при групповой прокладке
Область применения
Кабели повышенной пожаробезопасности предназначены для неподвижной прокладки на судах морского флота неограниченного района плавания, речного флота, береговых и плавучих сооружениях.
Кабели изготавливаются на напряжение 1 кВ.
Кабели применяются в силовых и осветительных сетях, в цепях управления, сигнализации и межприборных соединений; для неподвижной прокладки внутри помещений и на открытой палубе, при условии защиты от прямого воздействия солнечной радиации, в т. ч. при воздействии радиального давления до 1,96 МПа.
Кабели не распространяют горение при испытании в пучках по категории А.
Допускается применение кабелей для одиночной прокладки.
Кабели стойки к воздействию солнечной радиации, при эксплуатации кабели должны быть защищены (покраска, защита металлическим или брезентовым кожухом или другим равноценным способом) от прямого воздействия солнечной радиации.
Кабели стойки к воздействию морской воды, периодическому воздействию смазочных масел (не более 300 часов) и дизельного топлива (не более 100 часов).
Кабели устойчивы к воздействию внешнего радиального гидростатического давления до 5 МПа и вибрационных нагрузок в диапазоне частот от 2 до 100 Гц.
В процессе хранения и монтажа концы кабеля герметично заделаны.
Кабели по конструкции, техническим характеристикам и эксплуатационным свойствам соответствуют международному стандарту МЭК 60092–353.
Количество и сечение жил, шт х кв.мм | Масса кабеля, кг/км | Наружный диаметр, мм |
---|---|---|
КГСРТнг | ||
1х1,0 | 75 | 7,8 |
1х1,5 | 83 | 8 |
1х2,5 | 98 | 8,5 |
1х4,0 | 125 | 9,3 |
1х6,0 | 152 | 9,9 |
1x10 | 211 | 11 |
1x16 | 289 | 12,5 |
1x25 | 402 | 14,2 |
1x35 | 529 | 15,8 |
1x50 | 710 | 17,9 |
1x70 | 931 | 19,6 |
1x95 | 1217 | 22 |
1x120 | 1508 | 23,9 |
1x150 | 1819 | 26,1 |
1x185 | 2200 | 28,7 |
1x240 | 2855 | 32,3 |
1x300 | 3525 | 35,7 |
2x1,0 | 163 | 11,5 |
2x1,5 | 191 | 12,3 |
2x2,5 | 231 | 13,2 |
2x4,0 | 289 | 14,3 |
2x6,0 | 362 | 15,7 |
2x10 | 520 | 18,1 |
2x16 | 719 | 20,1 |
2x25 | 1028 | 24,5 |
2x35 | 1350 | 27,5 |
2x50 | 1821 | 31,6 |
2x70 | 2434 | 35,6 |
2х95 | 3168 | 40,1 |
2х120 | 3918 | 44 |
2х150 | 4824 | 49,1 |
3x1,0 | 192 | 12,2 |
3x1,5 | 219 | 12,8 |
3x2,5 | 269 | 13,8 |
3x4,0 | 349 | 15,3 |
3x6,0 | 434 | 16,5 |
3x10 | 637 | 19,1 |
3x16 | 890 | 22 |
3x25 | 1285 | 25,9 |
3x35 | 1717 | 29,3 |
3x50 | 2359 | 34,1 |
3x70 | 3135 | 38 |
3x95 | 4099 | 42,8 |
3x120 | 5136 | 47,3 |
3х150 | 6281 | 52,6 |
4x1,0 | 226 | 13,1 |
4x1,5 | 260 | 13,8 |
4x2,5 | 330 | 15,1 |
4х4,0 | 423 | 16,5 |
4х6,0 | 540 | 18,1 |
4х10 | 789 | 21 |
4х16 | 1108 | 24,2 |
4х25 | 1606 | 28,6 |
4х35 | 2152 | 32,4 |
4х50 | 2960 | 37,6 |
4х70 | 3950 | 41,9 |
4х95 | 5242 | 48 |
4х120 | 6516 | 52,5 |
4х150 | 8019 | 58,8 |
5x1,0 | 275 | 14,2 |
5x1,5 | 323 | 15,2 |
5x2,5 | 406 | 16,4 |
5х4,0 | 529 | 18,2 |
5х6,0 | 669 | 19,7 |
5х10 | 965 | 22,9 |
5х16 | 1376 | 26,8 |
5х25 | 1999 | 31,6 |
5х35 | 2716 | 36,3 |
5х50 | 3716 | 41,9 |
5х70 | 5001 | 47,1 |
5х95 | 6577 | 53,3 |
7x1,0 | 299 | 15,4 |
7x1,5 | 349 | 16,3 |
7x2,5 | 451 | 17,9 |
10x1,0 | 414 | 19,1 |
10x1,5 | 485 | 20,3 |
10x2,5 | 628 | 22,3 |
12x1,0 | 465 | 19,7 |
12x1,5 | 558 | 21 |
12x2,5 | 715 | 22,9 |
14x1,0 | 530 | 20,8 |
14x1,5 | 626 | 22 |
14x2,5 | 819 | 24,3 |
16x1,0 | 588 | 21,8 |
16x1,5 | 696 | 23,1 |
16x2,5 | 914 | 25,5 |
19x1,0 | 668 | 22,8 |
19x1,5 | 806 | 24,5 |
19x2,5 | 1060 | 27 |
24x1,0 | 847 | 26,8 |
24x1,5 | 1007 | 28,4 |
24x2,5 | 1327 | 31,4 |
27x1,0 | 921 | 27,3 |
27x1,5 | 1100 | 29 |
27x2,5 | 1469 | 32,3 |
30x1,0 | 1001 | 28,2 |
30x1,5 | 1212 | 30,2 |
30x2,5 | 1635 | 33,8 |
33x1,0 | 1095 | 29,4 |
33x1,5 | 1312 | 31,3 |
33x2,5 | 1789 | 35,3 |
37x1,0 | 1199 | 30,5 |
37x1,5 | 1455 | 32,6 |
37x2,5 | 1966 | 36,5 |
