РПГнг(А)-HF

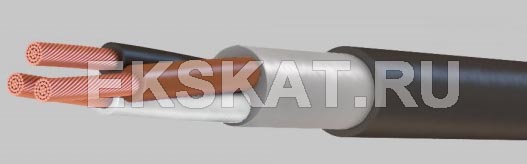

Конструктивные элементы:

1. круглая многопроволочная токопроводящая жила из меди
2. изоляция из этиленпропиленовой резины
3. внутренняя оболочка из полимерной композиции, не содержащей галогенов
4. наружная  оболочка из полимерной композиции, не содержащей галогенов

Область применения:

Кабели силовые  с этиленпропиленовой изоляцией, предназначенные для передачи и распределения электрической энергии в электрических сетях на номинальное переменное напряжение 1 кВ частотой 50 Гц. Используются в помещениях, вне помещений, во влажной среде, в трубах или каналах, в каменных кладках, металлических конструкциях, открытой проводке, в пожаро- и взрывоопасных зонах при групповой прокладке.

Области применения: энергетика, нефтегазовая и нефтеперерабатывающая отрасли, химия и нефтехимия, горнодобывающая и металлургическая отрасли, а также транспортировка нефти и газа (вдоль магистральных нефте- и газопроводов).

Преимущества:
- высокие термомеханические характеристики позволяют выдерживать повышенные вибронагрузки при эксплуатации;
- эластичность изоляции позволяет в местах изгибов кабелей снизить механические напряженности слоев изоляции, что не провоцирует неравномерного распределения электрической напряженности в толщине изоляции;
- хорошая стойкость к маслу;
- хорошая стойкость оболочки кабеля к УФ излучению без дополнительных защит, что позволяет дольше эксплуатировать кабель на воздухе;
- высокая электрическая и термическая стойкость изоляции позволяет выдерживать токовую нагрузку на 15-20% больше, относительно кабеля с традиционной конструкцией, что обеспечивает меньший риск деформации изоляции кабеля при перегрузках.

Удобство прокладки:
- кабели с этиленпропиленовой резиной не имеют ограничений при прокладке на трассах разных уровней (относительно кабелей с БПИ);
- монтаж кабелей с возможен при температуре до – 40гр. без предварительного прогрева жил, что позволяет использовать данный кабель в районах с холодным климатом.

Гарантийный срок эксплуатации, год: 5
Монтаж при температуре, не ниже °C: -15
Номинальное переменное напряжение частотой 50 Гц, кВ: 1
Радиус изгиба многожильных кабелей, наружных диаметров: 7,5
Радиус изгиба одножильных кабелей, наружных диаметров: 10
Срок службы кабелей не менее, год: 30
Температура жилы при коротком замыкании (до 5 сек), (°С): 250
Температура жилы при перегрузке, (°С): 140
Температура жилы при работе в номинальном режиме, (°С): 105
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50

сечение жилы, мм2 наружный диаметр кабеля, мм масса кабеля, мм
2 х 1.5 13.8 301
2 х 2.5 14.6 349
2 х 4 15.7 418
2 х 6 17.0 510
2 х 10 19.6 712
2 х 16 21.6 909
2 х 25 25.2 1292
2 х 35 27.6 1600
2 х 50 31.4 2119
2 х 70 35.2 2773
2 х 95 40.0 3635
2 х 120 43.0 4309
2 х 150 47.6 5324
2 х 185 52.4 6522
2 х 240 59.0 8394
3 х 1.5 14.3 335
3 х 2.5 15.2 394
3 х 4 16.4 479
3 х 6 17.8 592
3 х 10 20.6 842
3 х 16 22.7 1092
3 х 25 26.6 1573
3 х 35 29.1 1964
3 х 50 33.2 2621
3 х 70 37.3 3462
3 х 95 42.4 4556
3 х 120 46.0 5484
3 х 150 51.0 6786
3 х 185 56.1 8324
3 х 240 62.8 10668
3 х 300 69.6 13192
3 х 400 77.9 17047
4 х 1.5 15.3 384
4 х 2.5 16.3 456
4 х 4 17.6 561
4 х 6 19.1 702
4 х 10 22.3 1012
4 х 16 24.9 1353
4 х 25 29.2 1961
4 х 35 31.8 2439
4 х 50 36.8 3318
4 х 70 41.3 4393
4 х 95 47.0 5780
4 х 120 51.0 6973
4 х 150 56.5 8627
4 х 185 61.8 10522
4 х 240 70.3 13762
4 х 300 76.8 16800
4 х 400 86.2 21782
5 х 1.5 16.3 448
5 х 2.5 17.4 538
5 х 4 18.9 668
5 х 6 20.6 843
5 х 10 24.4 1236
5 х 16 27.3 1642
5 х 25 31.8 2380
5 х 35 35.2 3005
5 х 50 40.7 4084
5 х 70 45.7 5411
5 х 95 52.1 7135
5 х 120 56.5 8600
5 х 150 62.2 10585
5 х 185 69.1 13147
5 х 240 77.5 16877
