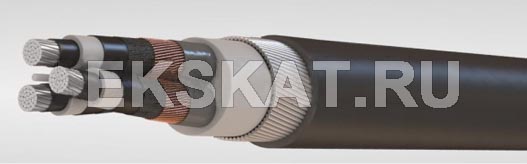

АРЭКаПнг(А)-HF

Конструктивные элементы:

1. центральное заполнение из жгута из резины
2. круглая многопроволочная токопроводящая жила из алюминия
3. экструдированный экран из полупроводящей резины по жиле
4. изоляция из этиленпропиленовой резины
5. экструдированный экран по изоляции из полупроводящей резины
6. экран из полимерной электропроводящей ленты
7. экран из медных проволок с центральным заполнением из жгута из резины
8. разделительный слой из полимерной ленты
9. внутренняя оболочка из резины
10. броня из проволок из алюминия или алюминиевого сплава
11. наружная  оболочка из полимерной композиции, не содержащей галогенов

Область применения:

Кабели силовые  с этиленпропиленовой изоляцией, предназначенные для передачи и распределения электрической энергии в электрических сетях на номинальное переменное напряжение 6, 10, 15, 20, 35 кВ частотой 50 Гц. Используются в помещениях, вне помещений, во влажной среде, в трубах или каналах, в каменных кладках, металлических конструкциях, открытой проводке, в пожаро- и взрывоопасных зонах при групповой прокладке.

Области применения: энергетика, нефтегазовая и нефтеперерабатывающая отрасли, химия и нефтехимия, горнодобывающая и металлургическая отрасли, а также транспортировка нефти и газа (вдоль магистральных нефте- и газопроводов).

Преимущества:
- высокие термомеханические характеристики позволяют выдерживать повышенные вибронагрузки при эксплуатации;
- эластичность изоляции позволяет в местах изгибов кабелей снизить механические напряженности слоев изоляции, что не провоцирует неравномерного распределения электрической напряженности в толщине изоляции;
- хорошая стойкость к маслу;
- хорошая стойкость оболочки кабеля к УФ излучению без дополнительных защит, что позволяет дольше эксплуатировать кабель на воздухе;
- высокая электрическая и термическая стойкость изоляции позволяет выдерживать токовую нагрузку на 15-20% больше, относительно кабеля с традиционной конструкцией, что обеспечивает меньший риск деформации изоляции кабеля при перегрузках.

Удобство прокладки:
- кабели с этиленпропиленовой резиной не имеют ограничений при прокладке на трассах разных уровней (относительно кабелей с БПИ);
- монтаж кабелей с возможен при температуре до – 40гр. без предварительного прогрева жил, что позволяет использовать данный кабель в районах с холодным климатом.

Гарантийный срок эксплуатации, год: 5
Монтаж при температуре, не ниже °C: -15
Номинальное переменное напряжение частотой 50 Гц, кВ: 6, 10, 15, 20, 35
Радиус изгиба для небронированных кабелей, наружных диаметр: 8
Радиус изгиба многожильных кабелей, наружных диаметров: 12
Радиус изгиба одножильных кабелей, наружных диаметров: 15 (7,5)
Срок службы кабелей не менее, год: 30
Температура жилы при коротком замыкании (до 5 сек), (°С): 250
Температура жилы при перегрузке, (°С): 140
Температура жилы при работе в номинальном режиме, (°С): 105
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
марка кабеля сечение, кв.мм наружный диаметр кабеля, мм масса 1 км одножильного кабеля, кг
6 кВ 10кВ 15кВ 20кВ 35кВ 6 кВ 10 кВ 15 кВ 20 кВ 35 кВ
          AL AL AL AL AL
АРЭКаПнг(А)-HF 1х35/16 33.8 35.6 37.8     1577 1724 1907
1х50/16 35.1 36.9 39.1 43.1 50.5 1698 1850 2040 2438 3232
1х70/16 36.7 38.5 40.7 44.7 52.1 1857 2016 2214 2616 3451
1х95/16 38.3 40.1 42.3 47.7 53.7 2020 2185 2391 3056 3762
1х120/16 39.7 41.5 43.7 49.1 55.1 2174 2345 2558 3250 3958
1х150/25 41.2 43.0 46.6 50.6 57.0 2440 2608 3031 3548 4306
1х185/25 42.8 44.6 48.2 52.2 58.6 2622 2806 3239 3773 4552
