РЭКаВнг(А)

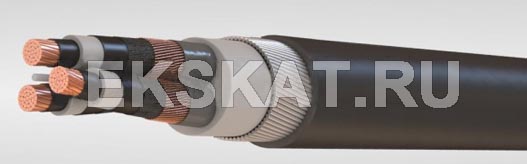

Элементы конструкции:

1. центральное заполнение - жгут из резины
2. круглая многопроволочная токопроводящая жила из меди
3. экструдированный экран из полупроводящей резины по жиле
4. изоляция из этиленпропиленовой резины
5. экструдированный экран по изоляции из полупроводящей резины
6. экран из полимерной электропроводящей ленты
7. экран из медных проволок с центральным заполнением из резинового жгута
8. разделительный слой из полимерной ленты
9. внутренняя оболочка из резины
10. проволочная броня из алюминия или алюминиевого сплава
11. наружная  оболочка из ПВХ-пластиката, нераспространяющего горение

Область применения:

Кабели силовые  с этиленпропиленовой изоляцией, предназначенные для передачи и распределения электрической энергии в электрических сетях на номинальное переменное напряжение 6, 10, 15, 20, 35 кВ частотой 50 Гц. Используются в помещениях, вне помещений, во влажной среде, в трубах или каналах, в каменных кладках, металлических конструкциях, открытой проводке, в пожаро- и взрывоопасных зонах при групповой прокладке.

Области применения: энергетика, нефтегазовая и нефтеперерабатывающая отрасли, химия и нефтехимия, горнодобывающая и металлургическая отрасли, а также транспортировка нефти и газа (вдоль магистральных нефте- и газопроводов).

Преимущества:
- высокие термомеханические характеристики позволяют выдерживать повышенные вибронагрузки при эксплуатации;
- эластичность изоляции позволяет в местах изгибов кабелей снизить механические напряженности слоев изоляции, что не провоцирует неравномерного распределения электрической напряженности в толщине изоляции;
- хорошая стойкость к маслу;
- хорошая стойкость оболочки кабеля к УФ излучению без дополнительных защит, что позволяет дольше эксплуатировать кабель на воздухе;
- высокая электрическая и термическая стойкость изоляции позволяет выдерживать токовую нагрузку на 15-20% больше, относительно кабеля с традиционной конструкцией, что обеспечивает меньший риск деформации изоляции кабеля при перегрузках.

Удобство прокладки:
- кабели с этиленпропиленовой резиной не имеют ограничений при прокладке на трассах разных уровней (относительно кабелей с БПИ);
- монтаж кабелей с возможен при температуре до – 40гр. без предварительного прогрева жил, что позволяет использовать данный кабель в районах с холодным климатом.

Гарантийный срок эксплуатации, год: 5
Монтаж при температуре, не ниже °C: -15
Номинальное переменное напряжение частотой 50 Гц, кВ: 6, 10, 15, 25, 35
Радиус изгиба для небронированных кабелей, наружных диаметр: 8
Радиус изгиба многожильных кабелей, наружных диаметров: 12
Радиус изгиба одножильных кабелей, наружных диаметров: 15 (7,5)
Срок службы кабелей не менее, год: 30
Температура жилы при коротком замыкании (до 5 сек), (°С): 250
Температура жилы при перегрузке, (°С): 140
Температура жилы при работе в номинальном режиме, (°С): 105
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
марка кабеля сечение, кв.мм наружный диаметр кабеля, мм масса 1 км одножильного кабеля, кг
6 кВ 10 кВ 15 кВ 20 кВ 35 кВ 6 кВ 10 кВ 15 кВ 20 кВ 35 кВ
CU CU CU CU CU
РЭКаВнг(А) 1х35/16 32.8 34.6 36.8     1706 1847 2024
1х50/16 34.1 35.9 38.1 42.1 49.5 1917 2064 2248 2643 3413
1х70/16 35.7 37.5 39.7 43.7 51.1 2196 2350 2541 2940 3751
1х95/16 37.3 39.1 41.3 46.7 52.7 2511 2671 2871 3525 4214
1х120/16 38.7 40.5 42.7 48.1 54.1 2816 2982 3189 3870 4561
1х150/25 40.2 42.0 45.6 49.6 56.0 3265 3428 3837 4351 5088
1х185/25 41.8 43.6 47.2 51.2 57.6 3669 3848 4268 4799 5556
