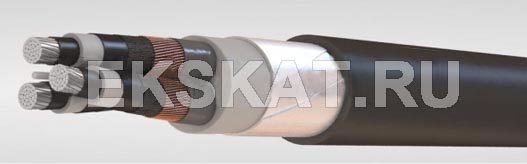

АРЭБВнг(А)-LS |
1. центральное заполнение из резинового жгута
2. круглая многопроволочная токопроводящая жила из алюминия
3. экструдированный экран из полупроводящей резины по жиле
4. изоляция из этиленпропиленовой резины
5. экструдированный экран по изоляции из полупроводящей резины
6. экран из полимерной электропроводящей ленты
7. экран из медных проволок с центральным заполнением из резинового жгута
8. разделительный слой из полимерной ленты
9. внутренняя оболочка из резины
10. броня из стальных оцинкованных лент
11. наружная оболочка из негорючего ПВХ-пластиката пониженной пожароопасности
Область применения:
Кабели силовые с этиленпропиленовой изоляцией, предназначенные для передачи и распределения электрической энергии в электрических сетях на номинальное переменное напряжение 6, 10, 15, 20, 35 кВ частотой 50 Гц. Используются в помещениях, вне помещений, во влажной среде, в трубах или каналах, в каменных кладках, металлических конструкциях, открытой проводке, в пожаро- и взрывоопасных зонах при групповой прокладке.
Области применения: энергетика, нефтегазовая и нефтеперерабатывающая отрасли, химия и нефтехимия, горнодобывающая и металлургическая отрасли, а также транспортировка нефти и газа (вдоль магистральных нефте- и газопроводов).
Преимущества:
- высокие термомеханические характеристики позволяют выдерживать повышенные вибронагрузки при эксплуатации;
- эластичность изоляции позволяет в местах изгибов кабелей снизить механические напряженности слоев изоляции, что не провоцирует неравномерного распределения электрической напряженности в толщине изоляции;
- хорошая стойкость к маслу;
- хорошая стойкость оболочки кабеля к УФ излучению без дополнительных защит, что позволяет дольше эксплуатировать кабель на воздухе;
- высокая электрическая и термическая стойкость изоляции позволяет выдерживать токовую нагрузку на 15-20% больше, относительно кабеля с традиционной конструкцией, что обеспечивает меньший риск деформации изоляции кабеля при перегрузках.
Удобство прокладки:
- кабели с этиленпропиленовой резиной не имеют ограничений при прокладке на трассах разных уровней (относительно кабелей с БПИ);
- монтаж кабелей с возможен при температуре до – 40гр. без предварительного прогрева жил, что позволяет использовать данный кабель в районах с холодным климатом.
марка кабеля | сечение, кв.мм | наружный диаметр кабеля, мм | масса 1 км трехжильного кабеля, кг | ||||||||
6 кВ | 10 кВ | 15 кВ | 20 кВ | 35 кВ | 6 кВ | 10 кВ | 15 кВ | 20 кВ | 35 кВ | ||
AL | AL | AL | AL | AL | |||||||
АРЭБВнг(А)-LS | 3х35/16 | 47.6 | 51.8 | 57.0 | 3534 | 4117 | 4934 | ||||
3х50/16 | 50.3 | 54.6 | 59.7 | 64.0 | 77.5 | 3974 | 4592 | 5418 | 6158 | 8736 | |
3х70/16 | 54.2 | 58.5 | 63.2 | 68.1 | 81.0 | 4614 | 5255 | 6071 | 6930 | 9532 | |
3х95/16 | 58.0 | 61.9 | 67.2 | 71.5 | 84.4 | 5270 | 5918 | 6853 | 7676 | 10387 | |
3х120/16 | 61.0 | 64.9 | 70.2 | 74.5 | 87.4 | 5884 | 6532 | 7539 | 8396 | 11192 | |
3х150/25 | 64.3 | 68.7 | 73.5 | 77.8 | 90.7 | 6552 | 7343 | 8285 | 9151 | 12050 | |
3х185/25 | 68.3 | 72.2 | 76.9 | 81.2 | 94.1 | 7385 | 8106 | 9070 | 9995 | 12972 |
