РЭБВнг(А)

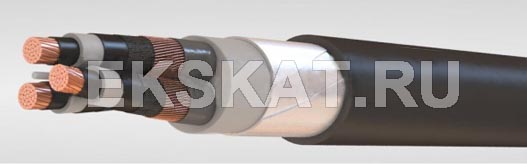

Конструктивные элементы:

1. центральное заполнение из резинового жгута
2. круглая многопроволочная токопроводящая жила из меди
3. экструдированный экран из полупроводящей резины по жиле
4. изоляция из этиленпропиленовой резины
5. экструдированный экран по изоляции из полупроводящей резины
6. экран из полимерной электропроводящей ленты
7. экран из медных проволок с центральным заполнением из резинового жгута
8. разделительный слой из полимерной ленты
9. внутренняя оболочка из резины
10. броня из стальных оцинкованных лент
11. наружная  оболочка из ПВХ-пластиката, нераспространяющего горение

Область применения:

Кабели силовые  с этиленпропиленовой изоляцией, предназначенные для передачи и распределения электрической энергии в электрических сетях на номинальное переменное напряжение 6, 10, 15, 20, 35 кВ частотой 50 Гц. Используются в помещениях, вне помещений, во влажной среде, в трубах или каналах, в каменных кладках, металлических конструкциях, открытой проводке, в пожаро- и взрывоопасных зонах при групповой прокладке.

Области применения: энергетика, нефтегазовая и нефтеперерабатывающая отрасли, химия и нефтехимия, горнодобывающая и металлургическая отрасли, а также транспортировка нефти и газа (вдоль магистральных нефте- и газопроводов).

Преимущества:
- высокие термомеханические характеристики позволяют выдерживать повышенные вибронагрузки при эксплуатации;
- эластичность изоляции позволяет в местах изгибов кабелей снизить механические напряженности слоев изоляции, что не провоцирует неравномерного распределения электрической напряженности в толщине изоляции;
- хорошая стойкость к маслу;
- хорошая стойкость оболочки кабеля к УФ излучению без дополнительных защит, что позволяет дольше эксплуатировать кабель на воздухе;
- высокая электрическая и термическая стойкость изоляции позволяет выдерживать токовую нагрузку на 15-20% больше, относительно кабеля с традиционной конструкцией, что обеспечивает меньший риск деформации изоляции кабеля при перегрузках.

Удобство прокладки:
- кабели с этиленпропиленовой резиной не имеют ограничений при прокладке на трассах разных уровней (относительно кабелей с БПИ);
- монтаж кабелей с возможен при температуре до – 40гр. без предварительного прогрева жил, что позволяет использовать данный кабель в районах с холодным климатом.

Гарантийный срок эксплуатации, год: 5
Монтаж при температуре, не ниже °C: -15
Номинальное переменное напряжение частотой 50 Гц, кВ: 6, 10, 15, 25, 35
Радиус изгиба для небронированных кабелей, наружных диаметр: 8
Радиус изгиба многожильных кабелей, наружных диаметров: 12
Радиус изгиба одножильных кабелей, наружных диаметров: 15 (7,5)
Срок службы кабелей не менее, год: 30
Температура жилы при коротком замыкании (до 5 сек), (°С): 250
Температура жилы при перегрузке, (°С): 140
Температура жилы при работе в номинальном режиме, (°С): 105
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
марка кабеля сечение, кв.мм наружный диаметр кабеля, мм масса 1 км трехжильного кабеля, кг
6 кВ 10 кВ 15 кВ 20 кВ 35 кВ 6 кВ 10 кВ 15 кВ 20 кВ 35 кВ
CU CU CU CU CU
РЭБВнг(А) 3х35/16 47.6 51.8 57.0     4116 4694 5501
3х50/16 50.3 54.6 59.7 64.0 78.1 4846 5459 6274 7009 9670
3х70/16 54.2 58.5 63.2 67.5 81.6 5873 6504 7315 8063 10858
3х95/16 58.0 61.9 67.8 72.1 85.0 6992 7635 8650 9473 12184
3х120/16 61.0 64.9 70.8 75.1 88.0 8049 8693 9784 10641 13437
3х150/25 64.3 69.3 74.1 78.4 91.3 9356 10230 11172 12039 14937
3х185/25 68.9 72.8 77.5 81.8 94.7 10918 11639 12603 13529 16505
