КВСФ-200

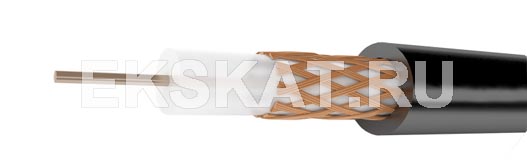

Элементы конструкции
  1. Медная токопроводящая монопроволочная посеребренная жила (Число и диаметр проволок внутреннего проводника, мм 2х7х0.12 )
  2. Изоляция выполнена из фторопласта марки Ф-4МБ
  3. Экран-оплётка изготовлен из меднолужёной проволоки
  4. Наружная оболочка из фторопласта марки Ф-4Д

Область применения

Радиочастотный кабель марки КВСФ обеспечивает передачу и/или приём радио- и видеосигнала, успешно применяется для межприборного соединения и монтажа соответствующих приборов и установок, которые работают в диапазонах метровых, дециметровых и сантиметровых радиоволн. Марка КВСФ также используется в процессе изготовления армированных шнуров для связи с видеоприборами, телевизионных удлинителей, телеспусков антенн и телевизионной проводки, которая прокладывается внутри служебных помещений и сооружений. Марка КВСФ отличается устойчивостью к механическим нагрузкам.

Требования к стойкости при механических воздействиях

Вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц — с ускорением до 400 м/с2 (40 g).
Ударные нагрузки:
многократные — с ускорением до 1500 м/с2 (150 g);
одиночные — с ускорением до 10000 м/с2 (1000 g).
Линейные нагрузки — с ускорением до 5000 м/с2 (500 g).

Минимальный радиус изгиба

Допустимое число изгибов кабелей:
при радиусе изгиба, равном пяти максимальным наружным размерам кабеля - 50
при радиусе изгиба, равном 10 максимальным наружным размерам кабеля - 70.



Волновое сопротивление, Ом: 200±16
Коэффициент затухания на частоте 0.045 ГГц, дБ/м: 0.13 (при 0.03 ГГц)
Максимальная рабочая температура, °С: +200
Минимальная рабочая температура, °С: -60
Срок службы кабелей, год: 20
Строительная длина, не менее м: 20
Электрическая емкость, пФ/м: 30
Электрическое сопротивление изоляции, ТОм-м: 5
Наружный диаметр кабеля, мм Не более 9.5
Масса кабеля, кг/км 118.0
