КМПЭВЭнг-LS |

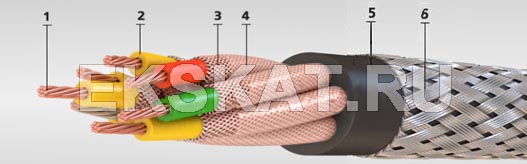

Элементы конструкции
- Медные многопроволочные жилы (жилы скручены между собой концентрическими повивами в разные стороны).
- Изоляция - полиэтилен.
- Экран жилы - медные проволоки.
- Полиэтилентерефталатная лента.
- Оболочка - ПВХ-пластикат пониженной горючести с низким газо- и дымовыделением.
- Экран - медная луженая проволока.
Область применения
Кабели КМПЭВЭнг-LS предназначены для работы в цепях сигнализации, управления и связи, для межприборных соединений, на судах морского флота неограниченного района плавания, речного флота, береговых плавучих сооружениях. Кабели при эксплуатации в цепях управления и сигнализации, межприборных соединений, в силовых и осветительных сетях, при неподвижной прокладке должны быть защищены от прямого воздействия солнечной радиации и механических повреждений.
| Число жил, сечение, мм2 | Номинальный наружный диаметр, мм | Номинальный наружный диаметр, мм |
| КМПЭВЭнг(А)-LS | КМПЭВЭнг(А)-LS | |
| 2 х0,35 | 7,2 | 94 |
| 3 х0,35 | 7,5 | 106 |
| 4 х0,35 | 8 | 121 |
| 7 х0,35 | 9,2 | 166 |
| 12 х0,35 | 12,5 | 300 |
| 14 х0,35 | 13 | 328 |
| 19 х0,35 | 14,2 | 396 |
| 24 х0,35 | 16,2 | 481 |
| 27 х0,35 | 16,5 | 518 |
| 37 х0,35 | 18,2 | 644 |
| 52 х0,35 | 21,6 | 877 |
| 2 х0,5 | 7,1 | 98 |
| 3 х0,5 | 7,8 | 113 |
| 4 х0,5 | 8,3 | 130 |
| 7 х0,5 | 9,5 | 180 |
| 12 х0,5 | 13 | 323 |
| 14 х0,5 | 13,5 | 354 |
| 19 х0,5 | 14,8 | 434 |
| 24 х0,5 | 16,9 | 521 |
| 27 х0,5 | 17,2 | 564 |
| 37 х0,5 | 19,6 | 738 |
| 52 х0,5 | 22,6 | 964 |
| 2 х0,75 | 7,9 | 108 |
| 3 х0,75 | 8,2 | 127 |
| 4 х0,75 | 8,8 | 148 |
| 7 х0,75 | 10,2 | 206 |
| 12 х0,75 | 13,9 | 369 |
| 14 х0,75 | 14,5 | 406 |
| 19 х0,75 | 15,8 | 500 |
| 24 х0,75 | 18,1 | 638 |
| 27 х0,75 | 19,1 | 696 |
| 37 х0,75 | 21,1 | 869 |
| 52 х0,75 | 24,4 | 1140 |
| 2 х1,0 | авг.56 | 127 |
| 3 х1,0 | 8,96 | 148 |
| 4 х1,0 | 9,765 | 175 |
| 7 х1,0 | 12,22 | 302 |
| 12 х1,0 | 15,3 | 445 |
| 14 х1,0 | 16 | 492 |
| 19 х1,0 | 17,6 | 610 |
| 24 х1,0 | 20,8 | 781 |
| 27 х1,0 | 21,3 | 852 |
| 37 х1,0 | 23,5 | 1065 |
| 52 х1,0 | 28,1 | 1475 |
| 2 х1,5 | 9,56 | 150 |
| 3 х1,5 | 10,03 | 181 |
| 4 х1,5 | 11,26 | 245 |
| 7 х1,5 | 13,72 | 371 |
| 12 х1,5 | 17,4 | 557 |
| 14 х1,5 | 18,8 | 655 |
| 19 х1,5 | 20,7 | 809 |
| 24 х1,5 | 23,8 | 994 |
| 27 х1,5 | 24,4 | 1087 |
| 37 х1,5 | 27,8 | 1431 |
| 52 х1,5 | 32,3 | 1896 |
