КМПЭВЭнг |

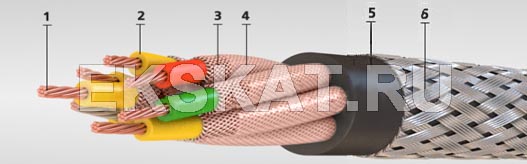

Элементы конструкции
- Медные многопроволочные жилы (жилы скручены между собой концентрическими повивами в разные стороны).
- Изоляция - полиэтилен.
- Экран жилы - медные проволоки.
- Полиэтилентерефталатная лента.
- Оболочка - ПВХ-пластикат пониженной горючести.
- Экран - медная луженая проволока.
Область применения
Кабели КМПЭВЭнг предназначены для работы в цепях сигнализации, управления и связи, для межприборных соединений, на судах морского флота неограниченного района плавания, речного флота, береговых плавучих сооружениях. Кабели при эксплуатации в цепях управления и сигнализации, межприборных соединений, в силовых и осветительных сетях, при неподвижной прокладке должны быть защищены от прямого воздействия солнечной радиации и механических повреждений.
| исло жил, сечение, мм2 | Номинальный диаметр, мм | Номинальный диаметр, мм |
| КМПЭВЭнг | КМПЭВЭнг | |
| 2 х0,35 | 7,2 | 86,3 |
| 3 х0,35 | 7,5 | 98,1 |
| 4 х0,35 | 8 | 112,5 |
| 7 х0,35 | 9,2 | 155,9 |
| 12 х0,35 | 12,5 | 282,4 |
| 14 х0,35 | 13 | 309,6 |
| 19 х0,35 | 14,2 | 375,8 |
| 24 х0,35 | 16,2 | 457,5 |
| 27 х0,35 | 16,5 | 490,9 |
| 37 х0,35 | 18,2 | 617,3 |
| 52 х0,35 | 21,6 | 836,9 |
| 2 х0,5 | 7,4 | 90,4 |
| 3 х0,5 | 7,8 | 104,9 |
| 4 х0,5 | 8,3 | 121,5 |
| 7 х0,5 | 9,5 | 168,7 |
| 12 х0,5 | 13 | 305,3 |
| 14 х0,5 | 13,5 | 335,7 |
| 19 х0,5 | 14,8 | 412,8 |
| 24 х0,5 | 16,9 | 495,8 |
| 27 х0,5 | 17,2 | 539 |
| 37 х0,5 | 19,6 | 702,8 |
| 52 х0,5 | 22,6 | 923,6 |
| 2 х0,75 | 7,9 | 99,7 |
| 3 х0,75 | 8,2 | 117,8 |
| 4 х0,75 | 8,8 | 138,8 |
| 7 х0,75 | 10,2 | 194,5 |
| 12 х0,75 | 13,9 | 349 |
| 14 х0,75 | 14,5 | 385,5 |
| 19 х0,75 | 15,8 | 477,5 |
| 24 х0,75 | 18,1 | 583 |
| 27 х0,75 | 19,1 | 658,4 |
| 37 х0,75 | 21,1 | 830,6 |
| 52 х0,75 | 24,4 | 1095,2 |
| 2 х1,0 | 8,6 | 117,6 |
| 3 х1,0 | 9 | 138,7 |
| 4 х1,0 | 9,7 | 163,9 |
| 7 х1,0 | 12,2 | 285,7 |
| 12 х1,0 | 15,3 | 422,8 |
| 14 х1,0 | 16 | 468,5 |
| 19 х1,0 | 17,6 | 583,6 |
| 24 х1,0 | 20,8 | 743,4 |
| 27 х1,0 | 21,3 | 807 |
| 37 х1,0 | 23,5 | 1022,1 |
| 52 х1,0 | 28,1 | 1411,6 |
| 2 х1,5 | 9,6 | 139,4 |
| 3 х1,5 | 10 | 169,2 |
| 4 х1,5 | 11,3 | 232,8 |
| 7 х1,5 | 13,7 | 351,6 |
| 12 х1,5 | 17,4 | 531,1 |
| 14 х1,5 | 18,8 | 621,7 |
| 19 х1,5 | 20,7 | 771,3 |
| 24 х1,5 | 23,8 | 949,6 |
| 27 х1,5 | 24,4 | 1032,7 |
| 37 х1,5 | 27,8 | 1368,4 |
| 52 х1,5 | 32,3 | 1822,1 |
