КМПЭВнг |

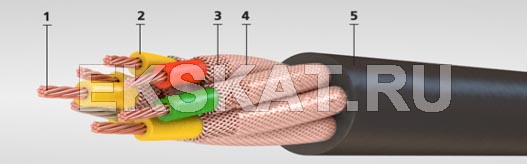

Элементы конструкции
- Медные многопроволочные жилы (жилы скручены между собой концентрическими повивами в разные стороны).
- Изоляция - полиэтилен.
- Экран жилы - медные проволоки.
- Полиэтилентерефталатная лента.
- Оболочка - ПВХ-пластикат пониженной горючести.
Область применения
Кабели КМПЭВнг предназначены для работы в цепях сигнализации, управления и связи, для межприборных соединений при переменном напряжении до 500Вт. Кабели устойчивы к воздействию горюче-смазочных материалов и жидкости ПГВ, не распространяют горение. Должны быть защищены от прямого воздействия солнечной радиации и механических повреждений.
сло жил, сечение, мм2 | Номинальный диаметр, мм | Расчетная масса, кг/км |
КМПЭВнг | КМПЭВнг | |
1х0,35 | - | |
2 х0,35 | 6,4 | 46,7 |
3 х0,35 | 6,7 | 58,2 |
4 х0,35 | 7,2 | 70,9 |
7 х0,35 | 8,4 | 106,9 |
10 х0,35 | - | - |
12 х0,35 | 11,3 | 183,1 |
14 х0,35 | 11,8 | 206,6 |
19 х0,35 | 13 | 264 |
24 х0,35 | 15 | 327 |
27 х0,35 | 15,3 | 359,6 |
30 х0,35 | - | - |
37 х0,35 | 17 | 471,1 |
52 х0,35 | 20,4 | 665 |
1х0,5 | - | - |
2 х0,5 | 6,6 | 50,6 |
3 х0,5 | 7 | 63,6 |
4 х0,5 | 7,5 | 77,7 |
7 х0,5 | 8,7 | 117,9 |
10 х0,5 | - | - |
12 х0,5 | 11,8 | 202,3 |
14 х0,5 | 12,3 | 228,4 |
19 х0,5 | 13,6 | 292,9 |
24 х0,5 | 15,7 | 363,4 |
27 х0,5 | 16 | 400,2 |
30 х0,5 | - | - |
37 х0,5 | 18,4 | 547,4 |
52 х0,5 | 21,4 | 741,4 |
1х0,75 | - | - |
2 х0,75 | 7,1 | 58,3 |
3 х0,75 | 7,4 | 74,2 |
4 х0,75 | 8 | 91,2 |
7 х0,75 | 9,4 | 140,4 |
10 х0,75 | - | - |
12 х0,75 | 12,7 | 240,8 |
14 х0,75 | 13,3 | 272,8 |
19 х0,75 | 14,6 | 352,2 |
24 х0,75 | 16,9 | 437,1 |
27 х0,75 | 17,9 | 504,4 |
30 х0,75 | - | - |
37 х0,75 | 19,9 | 660,2 |
52 х0,75 | 23,2 | 897,2 |
1х1,0 | - | - |
2 х1,0 | 7,8 | 70,5 |
3 х1,0 | 8,2 | 90,9 |
4 х1,0 | 8,9 | 112,7 |
7 х1,0 | 11 | 189,3 |
10 х1,0 | - | - |
12 х1,0 | 14,1 | 301,8 |
14 х1,0 | 14,8 | 342,7 |
19 х1,0 | 16,4 | 443,8 |
24 х1,0 | 19,6 | 577,7 |
27 х1,0 | 20,1 | 636,2 |
30 х1,0 | - | - |
37 х1,0 | 22,3 | 838 |
52 х1,0 | 26,9 | 1188,5 |
1х1,5 | - | - |
2 х1,5 | 8,8 | 88,4 |
3 х1,5 | 9,2 | 115,5 |
4 х1,5 | 10,1 | 144,5 |
7 х1,5 | 12,5 | 243,7 |
10 х1,5 | - | - |
12 х1,5 | 16,2 | 391,6 |
14 х1,5 | 17,6 | 468,1 |
19 х1,5 | 19,5 | 606,2 |
24 х1,5 | 22,6 | 754,1 |
27 х1,5 | 23,2 | 833,2 |
30 х1,5 | - | - |
37 х1,5 | 26,6 | 1145,6 |
52 х1,5 | 31,1 | 1560,6 |
1х2,5 | - | - |
2 х2,5 | - | - |
3 х2,5 | - | - |
4 х2,5 | - | - |
7 х2,5 | - | - |
10 х2,5 | - | - |
12 х2,5 | - | - |
14 х2,5 | - | - |
19 х2,5 | - | - |
24 х2,5 | - | - |
27 х2,5 | - | - |
30 х2,5 | - | - |
37 х2,5 | - | - |
