КМПВЭнг-LS |

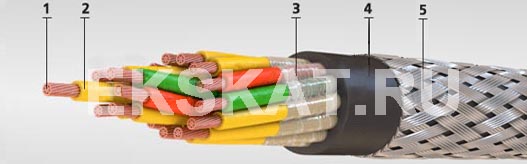

Элементы конструкции
- Медные многопроволочные жилы (жилы скручены между собой концентрическими повивами в разные стороны).
- Изоляция - полиэтилен.
- Полиэтилентерефталатная лента.
- Оболочка - ПВХ-пластикат пониженной горючести с низким газо- и дымовыделением.
- Экран - оплетка из медных луженых проволок.
Область применения
Кабели КМПВЭнг-LS предназначены для монтажа цепей управления, сигнализации, связи, межприборных соединений. Прокладываются в земле, траншеях, каналах, также используется на открытом воздухе. Эксплуатируются в системах атомных электростанций.
| исло жил, сечение, мм2 | Номинальный наружный диаметр, мм | Расчетная масса, кг/км |
| КМПВЭнг(А)-LS | КМПВЭнг(А)-LS | |
| 2 х0,35 | 6,4 | 77 |
| 3 х0,35 | 6,6 | 82 |
| 4 х0,35 | 7 | 92 |
| 7 х0,35 | 7,9 | 117 |
| 10 х0,35 | 9,6 | 151 |
| 12 х0,35 | 9,8 | 165 |
| 14 х0,35 | 10,2 | 179 |
| 19 х0,35 | 11,5 | 252 |
| 24 х0,35 | 13,7 | 320 |
| 27 х0,35 | 14 | 341 |
| 30 х0,35 | 14,4 | 366 |
| 37 х0,35 | 15,3 | 411 |
| 52 х0,35 | 17,5 | 525 |
| 2 х0,5 | 6,6 | 82 |
| 3 х0,5 | 6,9 | 90 |
| 4 х0,5 | 7,3 | 102 |
| 7 х0,5 | 8,3 | 133 |
| 10 х0,5 | 10 | 171 |
| 12 х0,5 | 10,3 | 187 |
| 14 х0,5 | 10,7 | 204 |
| 19 х0,5 | 12,7 | 303 |
| 24 х0,5 | 14,4 | 361 |
| 27 х0,5 | 14,7 | 391 |
| 30 х0,5 | 15,1 | 415 |
| 37 х0,5 | 16,1 | 477 |
| 52 х0,5 | 19,1 | 645 |
| 2 х0,75 | 7 | 58 |
| 3 х0,75 | 7,3 | 67 |
| 4 х0,75 | 7,8 | 78 |
| 7 х0,75 | 8,9 | 112 |
| 10 х0,75 | 11,3 | 149 |
| 12 х0,75 | 11,6 | 169 |
| 14 х0,75 | 12,7 | 209 |
| 19 х0,75 | 13,8 | 264 |
| 24 х0,75 | 15,7 | 325 |
| 27 х0,75 | 16 | 354 |
| 30 х0,75 | 16,5 | 386 |
| 37 х0,75 | 17,6 | 458 |
| 52 х0,75 | 20,9 | 648 |
| 2 х1,0 | 7,7 | 112 |
| 3 х1,0 | 8,1 | 126 |
| 4 х1,0 | 8,6 | 143 |
| 7 х1,0 | 10 | 196 |
| 10 х1,0 | 13,3 | 311 |
| 12 х1,0 | 13,6 | 342 |
| 14 х1,0 | 14,2 | 376 |
| 19 х1,0 | 15,5 | 459 |
| 24 х1,0 | 17,8 | 554 |
| 27 х1,0 | 18,1 | 598 |
| 30 х1,0 | 19,3 | 677 |
| 37 х1,0 | 20,7 | 790 |
| 52 х1,0 | 23,9 | 1027 |
| 1 х1,5 | - | - |
| 2 х1,5 | 8,7 | 143 |
| 3 х1,5 | 9,1 | 112 |
| 4 х1,5 | 9,9 | 138 |
| 7 х1,5 | 12,5 | 218 |
| 10 х1,5 | 15,3 | 286 |
| 12 х1,5 | 15,7 | 326 |
| 14 х1,5 | 16,4 | 369 |
| 19 х1,5 | 18 | 473 |
| 24 х1,5 | 21,4 | 620 |
| 27 х1,5 | 21,8 | 679 |
| 30 х1,5 | 22,5 | 741 |
| 37 х1,5 | 24,2 | 885 |
| 52 х1,5 | 28,9 | 1256 |
| 2 х2,5 | 9,8 | 188 |
| 3 х2,5 | 10,3 | 217 |
| 4 х2,5 | 11,6 | 291 |
| 7 х2,5 | 14,1 | 446 |
| 10 х2,5 | 17,4 | 562 |
| 12 х2,5 | 17,9 | 628 |
| 14 х2,5 | 19,4 | 739 |
| 19 х2,5 | 21,3 | 929 |
| 24 х2,5 | 24,6 | 1135 |
| 27 х2,5 | 25,1 | 1232 |
| 30 х2,5 | 26 | 1345 |
| 37 х2,5 | 28,7 | 1662 |
