КМПВЭВнг-LS |

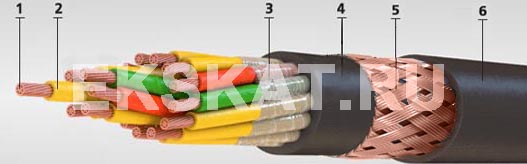

Элементы конструкции
- Медные многопроволочные жилы (жилы скручены между собой концентрическими повивами в разные стороны).
- Изоляция - полиэтилен.
- Полиэтилентерефталатная лента.
- Внутренняя оболочка - ПВХ-пластикат пониженной горючести с низким газо- и дымовыделением.
- Экран - оплетка из медных проволок.
- Наружная оболочка - ПВХ-пластикат пониженной горючести с низким газо- и дымовыделением.
Область применения
Кабели КМПВЭВнг-LS предназначены для неподвижной прокладки в стационарных установках, для монтажа цепей управления сигнализации, связи, межприборных соединений. Кабели устойчивы к воздействию горюче-смазочных материалов и жидкости ПГВ, не распространяют горение. Кабели должны быть защищены от прямого воздействия солнечной радиации и механических повреждений.
| Число жил, сечение, мм2 | Номинальный наружный диаметр, мм | Расчетная масса, кг/км |
| КМПВЭВнг(А)-LS | КМПВЭВнг(А)-LS | |
| 2 х0,35 | 8,8 | 126 |
| 3 х0,35 | 9 | 134 |
| 4 х0,35 | 9,4 | 146 |
| 7 х0,35 | 10,3 | 178 |
| 10 х0,35 | 12 | 222 |
| 12 х0,35 | 12,2 | 237 |
| 14 х0,35 | 12,6 | 255 |
| 19 х0,35 | 13,9 | 335 |
| 24 х0,35 | 16,1 | 418 |
| 27 х0,35 | 16,4 | 440 |
| 30 х0,35 | 16,8 | 469 |
| 37 х0,35 | 18,3 | 550 |
| 52 х0,35 | 20,5 | 682 |
| 2 х0,5 | 9 | 134 |
| 3 х0,5 | 9,3 | 144 |
| 4 х0,5 | 9,7 | 158 |
| 7 х0,5 | 10,7 | 195 |
| 10 х0,5 | 12,4 | 245 |
| 12 х0,5 | 12,7 | 263 |
| 14 х0,5 | 13,1 | 283 |
| 19 х0,5 | 15,1 | 395 |
| 24 х0,5 | 16,8 | 465 |
| 27 х0,5 | 17,1 | 495 |
| 30 х0,5 | 18,1 | 551 |
| 37 х0,5 | 19,1 | 623 |
| 52 х0,5 | 22,1 | 815 |
| 2 х0,75 | 9,4 | 149 |
| 3 х0,75 | 9,7 | 161 |
| 4 х0,75 | 10,2 | 179 |
| 7 х0,75 | 11,3 | 228 |
| 10 х0,75 | 13,7 | 326 |
| 12 х0,75 | 14 | 349 |
| 14 х0,75 | 15,1 | 400 |
| 19 х0,75 | 16,2 | 471 |
| 24 х0,75 | 18,7 | 592 |
| 27 х0,75 | 19 | 625 |
| 30 х0,75 | 19,5 | 665 |
| 37 х0,75 | 20,6 | 757 |
| 52 х0,75 | 23,9 | 1004 |
| 2 х1,0 | 10,1 | 171 |
| 3 х1,0 | 10,5 | 187 |
| 4 х1,0 | 11,1 | 208 |
| 7 х1,0 | 12,4 | 270 |
| 10 х1,0 | 15,7 | 406 |
| 12 х1,0 | 16 | 439 |
| 14 х1,0 | 16,6 | 477 |
| 19 х1,0 | 18,5 | 600 |
| 24 х1,0 | 20,8 | 713 |
| 27 х1,0 | 21,1 | 760 |
| 30 х1,0 | 22,3 | 848 |
| 37 х1,0 | 23,7 | 972 |
| 52 х1,0 | 26,9 | 1236 |
| 2 х1,5 | 11,1 | 208 |
| 3 х1,5 | 11,5 | 230 |
| 4 х1,5 | 12,3 | 264 |
| 7 х1,5 | 14,9 | 407 |
| 10 х1,5 | 18,3 | 545 |
| 12 х1,5 | 18,7 | 593 |
| 14 х1,5 | 19,4 | 648 |
| 19 х1,5 | 21 | 781 |
| 24 х1,5 | 24,4 | 981 |
| 27 х1,5 | 24,8 | 1052 |
| 30 х1,5 | 25,5 | 1122 |
| 37 х1,5 | 27,2 | 1294 |
| 52 х1,5 | 31,9 | 1750 |
| 2 х2,5 | 12,2 | 260 |
| 3 х2,5 | 12,7 | 293 |
| 4 х2,5 | 14 | 375 |
| 7 х2,5 | 16,5 | 547 |
| 10 х2,5 | 20,4 | 719 |
| 12 х2,5 | 20,9 | 788 |
| 14 х2,5 | 22,4 | 912 |
| 19 х2,5 | 24,3 | 1118 |
| 24 х2,5 | 27,6 | 1351 |
| 27 х2,5 | 28,1 | 1452 |
| 30 х2,5 | 29 | 1572 |
| 37 х2,5 | 31,7 | 1912 |
