КМПВнг-LS |

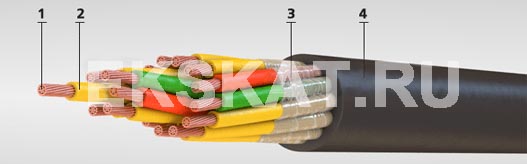

Элементы конструкции
- Медные многопроволочные жилы (жилы скручены между собой концентрическими повивами).
- Изоляция - полиэтилен.
- Полиэтилентерефталатная лента.
- Оболочка - ПВХ-пластикат пониженной горючести с низким газо- и дымовыделением.
Область применения
Кабели КМПВнг-LS предназначены для монтажа цепей управления, сигнализации, связи, межприборных соединений. Прокладываются в земле, траншеях, каналах, также используется на открытом воздухе. Кабели эксплуатируются в системах атомных электростанций.
| Число жил, сечение, мм2 | Номинальный наружный диаметр, мм | Расчетная масса, кг/км |
| КМПВнг(A)-LS | КМПВнг(A)-LS | |
| 1 х0,35 | 4 | 23 |
| 2 х0,35 | 5,6 | 44 |
| 3 х0,35 | 5,8 | 48 |
| 4 х0,35 | 6,2 | 55 |
| 7 х0,35 | 7,1 | 76 |
| 10 х0,35 | 8,8 | 100 |
| 12 х0,35 | 9 | 112 |
| 14 х0,35 | 9,4 | 125 |
| 19 х0,35 | 10,3 | 156 |
| 24 х0,35 | 12,5 | 212 |
| 27 х0,35 | 12,8 | 229 |
| 30 х0,35 | 13,2 | 246 |
| 37 х0,35 | 14,1 | 290 |
| 52 х0,35 | 16,3 | 385 |
| 1 х0,5 | 4,1 | 44 |
| 2 х0,5 | 5,8 | 84 |
| 3 х0,5 | 6,1 | 90 |
| 4 х0,5 | 6,5 | 101 |
| 7 х0,5 | 7,5 | 133 |
| 10 х0,5 | 9,2 | 169 |
| 12 х0,5 | 9,5 | 185 |
| 14 х0,5 | 9,9 | 203 |
| 19 х0,5 | 11,5 | 285 |
| 24 х0,5 | 13,2 | 336 |
| 27 х0,5 | 13,5 | 368 |
| 30 х0,5 | 13,9 | 394 |
| 37 х0,5 | 14,9 | 455 |
| 52 х0,5 | 17,9 | 647 |
| 1 х0,75 | 4,3 | 26 |
| 2 х0,75 | 6,2 | 58 |
| 3 х0,75 | 6,5 | 67 |
| 4 х0,75 | 7 | 78 |
| 7 х0,75 | 8,1 | 112 |
| 10 х0,75 | 10,1 | 149 |
| 12 х0,75 | 10,4 | 169 |
| 14 х0,75 | 11,5 | 209 |
| 19 х0,75 | 12,6 | 264 |
| 24 х0,75 | 14,5 | 325 |
| 27 х0,75 | 14,8 | 354 |
| 30 х0,75 | 15,3 | 386 |
| 37 х0,75 | 16,4 | 458 |
| 52 х0,75 | 19,7 | 648 |
| 1 х1,0 | 4,7 | 34 |
| 2 х1,0 | 6,9 | 72 |
| 3 х1,0 | 7,3 | 84 |
| 4 х1,0 | 7,8 | 97 |
| 7 х1,0 | 9,2 | 143 |
| 10 х1,0 | 12,1 | 207 |
| 12 х1,0 | 12,4 | 235 |
| 14 х1,0 | 13 | 263 |
| 19 х1,0 | 14,3 | 334 |
| 24 х1,0 | 16,6 | 413 |
| 27 х1,0 | 16,9 | 451 |
| 30 х1,0 | 18,1 | 522 |
| 37 х1,0 | 19,5 | 620 |
| 52 х1,0 | 22,6 | 832 |
| 1 х1,5 | 5,2 | 43 |
| 2 х1,5 | 7,9 | 96 |
| 3 х1,5 | 8,3 | 112 |
| 4 х1,5 | 9,1 | 138 |
| 7 х1,5 | 11,3 | 218 |
| 10 х1,5 | 14,1 | 286 |
| 12 х1,5 | 14,5 | 326 |
| 14 х1,5 | 15,2 | 369 |
| 19 х1,5 | 16,8 | 473 |
| 24 х1,5 | 20,2 | 620 |
| 27 х1,5 | 20,6 | 679 |
| 30 х1,5 | 21,3 | 741 |
| 37 х1,5 | 23 | 885 |
| 52 х1,5 | 27,7 | 1256 |
| 1 х2,5 | 5,7 | 54 |
| 2 х2,5 | 9 | 135 |
| 3 х2,5 | 9,5 | 162 |
| 4 х2,5 | 10,4 | 196 |
| 7 х2,5 | 12,9 | 335 |
| 10 х2,5 | 16,2 | 423 |
| 12 х2,5 | 16,7 | 486 |
| 14 х2,5 | 18,2 | 583 |
| 19 х2,5 | 20,1 | 753 |
| 24 х2,5 | 23,4 | 936 |
| 27 х2,5 | 23,9 | 1031 |
| 30 х2,5 | 24,8 | 1129 |
| 37 х2,5 | 27,5 | 1420 |
