КМПВ |

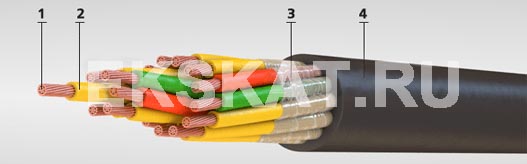

Элементы конструкции
- Медные многопроволочные жилы (жилы скручены между собой концентрическими повивами).
- Изоляция - полиэтилен.
- Полиэтилентерефталатная лента.
- Оболочка - ПВХ-пластикат.
Область применения
Малогабаритные кабели КМПВ, предназначены для неподвижной прокладки монтажа цепей управления, сигнализации, связи, межприборных соединений, в том числе на судах морского флота неограниченного района плавания, речного флота, береговых плавучих сооружениях, работающих при номинальных переменных напряжениях 500 и 1000В частоты не более 200 кГц или соответственно при постоянных 750 и 1500 В
| Число жил х сечение, мм2 | Наружный диаметр кабеля, мм | Расчетная масса кабеля, кг/км |
| 1Х0,35 | 4,4 | 20 |
| 2Х0,35 | 6,4 | 34 |
| 3Х0,35 | 6,6 | 40 |
| 4Х0,35 | 7 | 48 |
| 7Х0,35 | 8,1 | 69 |
| 10Х0,35 | 9,8 | 91 |
| 12Х0,35 | 10,1 | 103 |
| 14Х0,35 | 10,6 | 115 |
| 19Х0,35 | 12,1 | 159 |
| 24Х0,35 | 14 | 195 |
| 27Х0,35 | 14,2 | 211 |
| 30Х0,35 | 14,6 | 229 |
| 37Х0,35 | 15,7 | 271 |
| 52Х0,35 | 18,2 | 362 |
| 1Х0,5 | 4,5 | 22 |
| 2Х0,5 | 6,6 | 38 |
| 3Х0,5 | 6,9 | 46 |
| 4Х0,5 | 7,4 | 54 |
| 7Х0,5 | 8,5 | 79 |
| 10Х0,5 | 10,3 | 107 |
| 12Х0,5 | 10,7 | 121 |
| 14Х0,5 | 11,1 | 136 |
| 19Х0,5 | 12,9 | 188 |
| 24Х0,5 | 14,7 | 231 |
| 27Х0,5 | 15,1 | 252 |
| 30Х0,5 | 15,5 | 274 |
| 37Х0,5 | 15,6 | 325 |
| 52Х0,5 | 19,3 | 437 |
| 1Х0,75 | 4,7 | 26 |
| 2Х0,75 | 7 | 46 |
| 3Х0,75 | 7,4 | 56 |
| 4Х0,75 | 7,9 | 68 |
| 7Х0,75 | 9,1 | 101 |
| 10Х0,75 | 11,3 | 139 |
| 12Х0,75 | 12,1 | 172 |
| 14Х0,75 | 12,7 | 193 |
| 19Х0,75 | 14,1 | 247 |
| 24Х0,75 | 16,2 | 304 |
| 27Х0,75 | 16,5 | 333 |
| 30Х0,75 | 17,1 | 363 |
| 37Х0,75 | 18,3 | 435 |
| 52Х0,75 | 21,9 | 614 |
| 1Х1,0 | 5,1 | 30 |
| 2Х1,0 | 7,7 | 53 |
| 3Х1,0 | 8 | 65 |
| 4Х1,0 | 8,7 | 79 |
| 7Х1,0 | 10,1 | 120 |
| 10Х1,0 | 13,2 | 180 |
| 12Х1,0 | 13,5 | 204 |
| 14Х1,0 | 14,2 | 230 |
| 19Х1,0 | 15,6 | 294 |
| 24Х1,0 | 18 | 365 |
| 27Х1,0 | 18,4 | 399 |
| 30Х1,0 | 19 | 436 |
| 37Х1,0 | 21,1 | 547 |
| 52Х1,0 | 24,5 | 737 |
| 1Х1,5 | 5,6 | 38 |
| 2Х1,5 | 8,8 | 70 |
| 3Х1,5 | 9,2 | 89 |
| 4Х1,5 | 10 | 110 |
| 7Х1,5 | 12,4 | 184 |
| 10Х1,5 | 15,4 | 253 |
| 12Х1,5 | 15,8 | 290 |
| 14Х1,5 | 16,6 | 329 |
| 19Х1,5 | 18,4 | 425 |
| 24Х1,5 | 22 | 553 |
| 27Х1,5 | 22,4 | 608 |
| 30Х1,5 | 23,2 | 664 |
| 37Х1,5 | 24,9 | 795 |
| 52Х1,5 | 30 | 1130 |
| 1Х2,5 | 6,2 | 52 |
| 2Х2,5 | 9,9 | 98 |
| 3Х2,5 | 10,5 | 129 |
| 4Х2,5 | 11,4 | 162 |
| 7Х2,5 | 14,1 | 273 |
| 10Х2,5 | 17,7 | 379 |
| 12Х2,5 | 18,2 | 440 |
| 14Х2,5 | 19,1 | 502 |
| 19Х2,5 | 21,9 | 681 |
| 24Х2,5 | 25,4 | 849 |
| 27Х2,5 | 25,9 | 942 |
| 30Х2,5 | 26,8 | 1030 |
| 37Х2,5 | 29,8 | 1290 |
