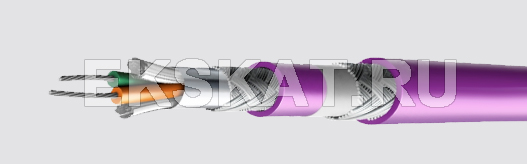

КГПпЭКнг(А)-HF 1х2х0,78 |
- Пары с многопроволочными медными лужеными жилами диаметром 0,78 мм
- Изоляция - пористый полиэтилен
- Экран - алюмолавсановая лента
- Оплетка - медные луженые проволоки плотностью не менее 55%
- Оболочка - безгалогенная полимерная композиция
- Водоблокирующая лента
- Броня - оплетка из стальных оцинкованных проволок
- Шланг - безгалогенная полимерная композиция фиолетового цвета (для прокладки на открытом воздухе черного цвета)
Область применения
Кабели симметричные парной скрутки для промышленной сети ProfiBus-DP (тип А) групповой прокладки бронированные. Кабели КГПпЭКнг(А)-HF соответствуют требованиям нормативных документов по нераспространению горения при групповой прокладке. Эксплуатируются на открытом воздухе, а также в условиях кратковременных воздействий минерального масла и бензина, возможна прокладка в грунтах категории I-III. Кабели имеют защитные покровы от грызунов.
|
Электрические параметры |
|||||
|
Электрическое сопротивление жилы постоянному току при 20 °С. не более, Ом/км |
57,0 |
||||
|
Электрическое сопротивление экрана постоянному току при 20 °С, не более, Ом/км |
12,2 |
||||
|
Электрическая емкость пары, не более, пФ/м |
35,0 |
||||
|
Омическая асимметрия жил в паре, не более, % |
3 |
||||
|
Коэффициент затухания при 20 °С. не более, дБ/ 100м |
Частота, МГц |
||||
|
1 |
3,125 |
10 |
20 |
100 |
|
|
1,3 |
2,1 |
3,5 |
4,8 |
11,8 |
|
|
Волновое сопротивление на частоте 1 МГц, Ом |
150 ±15 |
||||
|
Массогабаритные и эксплуатационные параметры |
|||||
|
Маркоразмер |
Наружный размер кабелей, DH. не более, мм |
Мин. радиус изгиба кабелей, мм |
Расчетная масса 1 км кабелей, кг |
Диапазон допустимых температур окруж. среды, °С |
Срок службы кабелей, не менее, лет |
|
КГПпЭКнг(А)-HF 1x2x0,78 |
8,6 |
15 х Dн при монтаже и 10 х Dн однократно при эксплуатации |
267.7 |
-15 + 50 при монтаже и -60 + 70 при эксплуатации |
30 |
