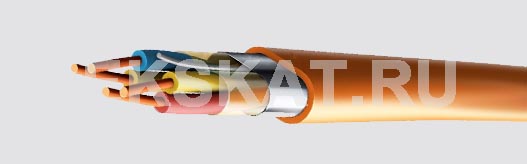

КСБнг(А)-FRLS |
- Пары с однопроволочными медными жилами диаметром от 0,64 до 1,78 мм.
- Изоляция - огнестойкая кремнийорганическая резина.
- Полиимидная пленка.
- Экран - алюмолавсановая лента с контактным проводником из медной луженой проволоки.
- Оболочка - ПВХ-пластикат пониженной пожароопасности, с низким дымо- и газовыделением.
Область применения
Огнестойкие кабели промышленного интерфейса КСБнг(А)-FRLS предназначены для одиночной и групповой прокладки в системах противопожарной защиты, в т.ч. системах пожарной сигнализации (ОПС), системах оповещения и управления эвакуацией (СОУЭ), системах автоматического пожаротушения (АУПТ), системах противодымной защиты, а также в других автоматических системах безопасности и жизнеобеспечения, которые должны сохранять работоспособность в условиях пожара. Могут использоваться в сетях, работающих по таким стандартам как RS-485, Profibus, CAN, LON и прочим. Кабели КСБнг(А)-FRLS обладают пониженным дымо- и газовыделением, полностью удовлетворяют требованиям нормативных документов по нераспространению горения при групповой прокладке, по огнестойкости в течение 180 минут, имеют сертификат соответствия требованиям «Технического регламента о пожарной безопасности». Кабели предназначены для прокладки на объектах повышенной пожарной опасности - метрополитен, суда, промышленные предприятия, школы, больницы, офисные помещения, высотные здания. Могут также использоваться на атомных станциях, в системах класса безопасности 2-4, вне гермозоны. Эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков.
| Электрические параметры | |||||||
|---|---|---|---|---|---|---|---|
| Номинальный диаметр жил D, мм | 0,64 | 0,80 | 0,98 | 1,13 | 1,38 | 1,78 | |
| Эквивалентное сечение жил, мм2 | 0,35 | 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление цепи (двух жил пары) постоянному току при 20 °C, не более, Ом/км | 126,0 | 74,8 | 51,0 | 37,6 | 25,2 | 16,0 | |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм × км | 300 | 300 | 300 | 300 | 300 | 300 | |
| Электрическая ёмкость пары, не более, пФ/м | 70 | 75 | 75 | 80 | 85 | 95 | |
| Коэффициент затухания на частотах, не более, дБ/100м | 1 кГц | 0,15 | 0,13 | 0,12 | 0,09 | 0,07 | 0,05 |
| 39 кГц | 0,43 | 0,39 | 0,29 | 0,27 | 0,24 | 0,21 | |
| 1 МГц | 2,30 | 2,15 | 2,00 | 1,90 | 1,80 | 1,75 | |
| Волновое сопротивление на частотах, Ом | 31,25 кГц | 120±15 | 120±15 | 120±15 | 100±15 | 100±15 | 80±12 |
| 1 МГц | 100±15 | 100±15 | 100±15 | 80±12 | 80±12 | 60±10 | |
| Рабочее напряжение, не более, В | 300 | 300 | 300 | 300 | 300 | 300 | |
| Массогабаритные и эксплуатационные параметры | |||||
|---|---|---|---|---|---|
| Марка кабеля КСБнг(А)-FRLS Nx2xD |
Наружный размер, не более, мм |
Мин. радиус изгиба, мм |
Расчетная масса, кг/км |
Диапазон рабочих температур, °С |
Срок службы, не менее, лет |
| КСБнг(А)-FRLS 1x2x0,64 | 5.6 | 10 Х Dн допускается однократно 7 Х Dн |
34,6 | монтаж: – 10 ÷ 50 эксплуат.: – 50 ÷ 70 |
30 |
| КСБнг(А)-FRLS 2x2x0,64 | 9.5 | 63,2 | |||
| КСБнг(А)-FRLS 1x2x0,80 | 6,6 | 48,4 | |||
| КСБнг(А)-FRLS 2x2x0,80 | 11,0 | 88,4 | |||
| КСБнг(А)-FRLS 1x2x0,98 | 7,3 | 59,3 | |||
| КСБнг(А)-FRLS 2x2x0,98 | 12,5 | 110,8 | |||
| КСБнг(А)-FRLS 1x2x1,13 | 7,8 | 70,3 | |||
| КСБнг(А)-FRLS 2x2x1,13 | 13,3 | 130,5 | |||
| КСБнг(А)-FRLS 1x2x1,38 | 8,4 | 86,0 | |||
| КСБнг(А)-FRLS 2x2x1,38 | 14,3 | 160,8 | |||
| КСБнг(А)-FRLS 1x2x1,78 | 9,4 | 118,7 | |||
| КСБнг(А)-FRLS 2x2x1,78 | 16,1 | 225,4 | |||
