КСБКнг(А)-FRHF

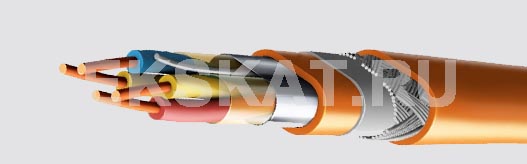

Элементы конструкции
  1. Пары с однопроволочными медными жилами диаметром от 0,64 до 1,78 мм.
  2. Изоляция - огнестойкая кремнийорганическая резина.
  3. Полиимидная пленка.
  4. Экран - алюмолавсановая лента с контактным проводником из медной луженой проволоки.
  5. Оболочка - безгалогенная полимерная композиция.
  6. Водоблокирующая лента.
  7. Броня - оплетка из стальных оцинкованных проволок.
  8. Шланг - безгалогенная полимерная композиция оранжевого цвета (для прокладки на открытом воздухе черный шланг).

Область применения

Огнестойкие кабели промышленного интерфейса КСБКнг(А)-FRHF предназначены для одиночной и групповой прокладки в системах противопожарной защиты, в т.ч. системах пожарной сигнализации (ОПС), системах оповещения и управления эвакуацией (СОУЭ), системах автоматического пожаротушения (АУПТ), системах противодымной защиты, а также в других автоматических системах безопасности и жизнеобеспечения, которые должны сохранять работоспособность в условиях пожара. Могут использоваться в сетях, работающих по таким стандартам как RS-485, Profibus, CAN, LON и прочим. Кабели КСБКнг(А)-FRHF не выделяют коррозионно-активных газообразных продуктов, обладают лучшими показателями по дымо- и газовыделению, чем у кабелей исполнения нг-FRLS, полностью удовлетворяют требованиям нормативных документов по нераспространению горения при групповой прокладке, по огнестойкости в течение 180 минут, имеют сертификат соответствия требованиям «Технического регламента о пожарной безопасности». Кабели предназначены для прокладки на объектах повышенной пожарной опасности - метрополитен, суда, промышленные предприятия, школы, больницы, офисные помещения, высотные здания. Могут также использоваться на атомных станциях, в системах класса безопасности 2-4, вне гермозоны. Эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабель КСБКнг(А)- FRHF с защитным шлангом чёрного цвета – для прокладки на открытом воздухе. Допускается эксплуатация кабеля в условиях кратковременных воздействий минерального масла и бензина, возможна прокладка в грунтах категории I-III. Имеют защитные покровы от грызунов.

Монтаж при температуре, не ниже °C: -15
Срок службы кабелей не менее, год: 40
Температура окружающей среды, верхний предел, °C: +70
Температура окружающей среды, нижний предел, °C: -60
Рабочее напряжение, не более, В: 300
Радиус изгиба при монтаже, не менее, мм: 15
Электрические параметры
Номинальный диаметр жил D, мм 0,64 0,80 0,98 1,13 1,38 1,78
Эквивалентное сечение жил, мм2 0,35 0,5 0,75 1,0 1,5 2,5
Электрическое сопротивление цепи (двух жил пары) постоянному току при 20 °C, не более, Ом/км 126,0 74,8 51,0 37,6 25,2 16,0
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм × км 300 300 300 300 300 300
Электрическая ёмкость пары, не более, пФ/м 70 75 75 80 85 95
Коэффициент затухания на частотах, не более, дБ/100м 1 кГц 0,15 0,13 0,12 0,09 0,07 0,05
39 кГц 0,43 0,39 0,29 0,27 0,24 0,21
1 МГц 2,30 2,15 2,00 1,90 1,80 1,75
Волновое сопротивление на частотах, Ом 31,25 кГц 120±15 120±15 120±15 100±15 100±15 80±12
1 МГц 100±15 100±15 100±15 80±12 80±12 60±10
Рабочее напряжение, не более, В 300 300 300 300 300 300

Массогабаритные и эксплуатационные параметры
Марка кабеля
КСБКнг(А)-FRHF Nx2xD
Наружный размер, не более,
мм
Мин. радиус изгиба,
мм
Расчетная масса,
кг/км
Диапазон рабочих
 температур, °С
Срок службы,
не менее,
лет
КСБКнг(А)-FRHF 1x2x0,64 10,8 15 Х Dн
допускается
однократно
10 Х Dн
172,3 монтаж:
– 15 ÷ 50
эксплуат.:
– 60 ÷ 70
40
КСБКнг(А)-FRHF 2x2x0,64 14,7 267,3
КСБКнг(А)-FRHF 1x2x0,80 11,7 195,7
КСБКнг(А)-FRHF 2x2x0,80 16,1 307,3
КСБКнг(А)-FRHF 1x2x0,98 12,5 214,5
КСБКнг(А)-FRHF 2x2x0,98 17,7 344,9
КСБКнг(А)-FRHF 1x2x1,13 13,2 237,9
КСБКнг(А)-FRHF 2x2x1,13 18,7 383,1
КСБКнг(А)-FRHF 1x2x1,38 13,9 264,9
КСБКнг(А)-FRHF 2x2x1,38 19,7 431,2
КСБКнг(А)-FRHF 1x2x1,78 14,9 303,4
КСБКнг(А)-FRHF 2x2x1,78 21,7 508,6
