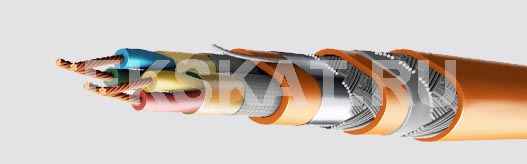

КСБГСКнг(А)-FRHF |
- Пары с семипроволочными медными жилами диаметром от 0,78 до 2,00 мм.
- Изоляция - огнестойкая кремнийорганическая резина.
- Полиимидная пленка.
- Барьер из огнестойкой ленты.
- Поясная изоляция - безгалогенная полимерная композиция.
- Экран - алюмолавсановая лента с контактным проводником из медной луженой проволоки.
- Оплетка из медной луженой проволоки.
- Оболочка - безгалогенная полимерная композиция (для прокладки на открытом воздухе черная оболочка).
- Водоблокирующая лента.
- Броня - оплетка из стальных оцинкованных проволок.
- Шланг - безгалогенная полимерная композиция (для прокладки на открытом воздухе черный шланг).
Область применения
Огнестойкие кабели промышленного интерфейса КСБГСКнг(А)-FRHF предназначены для одиночной и групповой прокладки в системах противопожарной защиты, в т.ч. системах пожарной сигнализации (ОПС), системах оповещения и управления эвакуацией (СОУЭ), системах автоматического пожаротушения (АУПТ), системах противодымной защиты, а также в других автоматических системах безопасности и жизнеобеспечения, которые должны сохранять работоспособность в условиях пожара. Могут использоваться в сетях, работающих по таким стандартам как RS-485, Profibus, CAN, LON и прочим. Кабели КСБГСКнг(А)-FRHF не выделяют коррозионно-активных газообразных продуктов, обладают лучшими показателями по дымо- и газовыделению, чем у кабелей исполнения нг-FRLS, полностью удовлетворяют требованиям нормативных документов по нераспространению горения при групповой прокладке, по огнестойкости в течение 180 минут, имеют сертификат соответствия требованиям «Технического регламента о пожарной безопасности». Кабели предназначены для прокладки на объектах повышенной пожарной опасности - метрополитен, суда, промышленные предприятия, школы, больницы, офисные помещения, высотные здания. Могут также использоваться на атомных станциях, в системах класса безопасности 2-4, вне гермозоны. Эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабель КСБГСКнг(А)- FRHF с защитным шлангом чёрного цвета – для прокладки на открытом воздухе. Допускается эксплуатация кабеля в условиях кратковременных воздействий минерального масла и бензина, возможна прокладка в грунтах категории I-III. Имеют защитные покровы от грызунов.
Электрические параметры | |||||||
---|---|---|---|---|---|---|---|
Номинальный диаметр жил D, мм | 0,78 | 0,90 | 1,10 | 1,20 | 1,50 | 2,00 | |
Эквивалентное сечение жил, мм2 | 0,35 | 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 57,0 | 40,7 | 26,9 | 22,9 | 14,9 | 8,2 | |
Асимметрия электрического сопротивления жил в паре, не более, % | 3 | 3 | 3 | 3 | 3 | 3 | |
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм × км | 300 | 300 | 300 | 300 | 300 | 300 | |
Электрическая ёмкость пары, не более, пФ/м | 60 | 65 | 65 | 70 | 75 | 85 | |
Коэффициент затухания на частотах, не более, дБ/100м | 39 кГц | 0,41 | 0,37 | 0,28 | 0,26 | 0,23 | 0,20 |
1 МГц | 2,20 | 2,00 | 1,85 | 1,80 | 1,70 | 1,60 | |
10 МГц | 6,20 | 5,80 | 5,30 | 5,00 | 4,40 | 4,30 | |
Волновое сопротивление на частотах, Ом | 31,25 кГц | 140±20 | 140±20 | 140±20 | 120±15 | 120±15 | 100±15 |
1 МГц | 120±15 | 120±15 | 120±15 | 100±15 | 100±15 | 80±12 | |
Рабочее напряжение, не более, В | 300 | 300 | 300 | 300 | 300 | 300 |
Массогабаритные и эксплуатационные параметры | |||||
---|---|---|---|---|---|
Марка кабеля КСБГСКнг(А)-FRHF Nx2xD |
Наружный размер, не более, мм |
Мин. радиус изгиба, мм |
Расчетная масса, кг/км |
Диапазон рабочих температур, °С |
Срок службы, не менее, лет |
КСБГСКнг(А)-FRHF 1x2x0,78 | 15,4 | 15 Х Dн допускается однократно 10 Х Dн |
269,6 | монтаж: – 15 ÷ 50 эксплуат.: – 60 ÷ 80 |
40 |
КСБГСКнг(А)-FRHF 2x2x0,78 | 19,7 | 401,7 | |||
КСБГСКнг(А)-FRHF 1x2x0,90 | 15,8 | 283,8 | |||
КСБГСКнг(А)-FRHF 2x2x0,90 | 20,6 | 429,1 | |||
КСБГСКнг(А)-FRHF 1x2x1,10 | 17,0 | 336,9 | |||
КСБГСКнг(А)-FRHF 2x2x1,10 | 22,4 | 512,5 | |||
КСБГСКнг(А)-FRHF 1x2x1,20 | 17,3 | 361,2 | |||
КСБГСКнг(А)-FRHF 2x2x1,20 | 22,8 | 545,9 | |||
КСБГСКнг(А)-FRHF 1x2x1,50 | 18,5 | 432,5 | |||
КСБГСКнг(А)-FRHF 2x2x1,50 | 24,4 | 656,0 | |||
КСБГСКнг(А)-FRHF 1x2x2,00 | 19,7 | 505,7 | |||
КСБГСКнг(А)-FRHF 2x2x2,00 | 26,4 | 784,1 |
