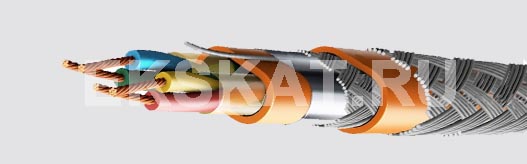

КСБГКГнг(А)-FRLS |
- Пары с семипроволочными медными жилами диаметром от 0,78 до 2,00 мм.
- Изоляция - огнестойкая кремнийорганическая резина.
- Полиимидная пленка.
- Поясная изоляция - ПВХ-пластикат пониженной пожароопасности, с низким дымо- и газовыделением.
- Экран - алюмолавсановая лента с контактным проводником из медной луженой проволоки.
- Оплетка из медной луженой проволоки.
- Оболочка - ПВХ-пластикат пониженной пожароопасности, с низким дымо- и газовыделением.
- Броня - оплетка из стальных оцинкованных проволок.
Область применения
Огнестойкие кабели промышленного интерфейса КСБГКГнг(А)-FRLS предназначены для одиночной и групповой прокладки в системах противопожарной защиты, в т.ч. системах пожарной сигнализации (ОПС), системах оповещения и управления эвакуацией (СОУЭ), системах автоматического пожаротушения (АУПТ), системах противодымной защиты, а также в других автоматических системах безопасности и жизнеобеспечения, которые должны сохранять работоспособность в условиях пожара. Могут использоваться в сетях, работающих по таким стандартам как RS-485, Profibus, CAN, LON и прочим. Кабели КСБГКГнг(А)-FRLS обладают пониженным дымо- и газовыделением, полностью удовлетворяют требованиям нормативных документов по нераспространению горения при групповой прокладке, по огнестойкости в течение 180 минут, имеют сертификат соответствия требованиям «Технического регламента о пожарной безопасности». Кабели предназначены для прокладки на объектах повышенной пожарной опасности - метрополитен, суда, промышленные предприятия, школы, больницы, офисные помещения, высотные здания. Могут также использоваться на атомных станциях, в системах класса безопасности 2-4, вне гермозоны. Эксплуатируются внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Имеют защитные покровы от грызунов.
Электрические параметры | |||||||
---|---|---|---|---|---|---|---|
Номинальный диаметр жил D, мм | 0,78 | 0,90 | 1,10 | 1,20 | 1,50 | 2,00 | |
Эквивалентное сечение жил, мм2 | 0,35 | 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 57,0 | 40,7 | 26,9 | 22,9 | 14,9 | 8,2 | |
Асимметрия электрического сопротивления жил в паре, не более, % | 3 | 3 | 3 | 3 | 3 | 3 | |
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм × км | 300 | 300 | 300 | 300 | 300 | 300 | |
Электрическая ёмкость пары, не более, пФ/м | 60 | 65 | 65 | 70 | 75 | 85 | |
Коэффициент затухания на частотах, не более, дБ/100м | 39 кГц | 0,41 | 0,37 | 0,28 | 0,26 | 0,23 | 0,20 |
1 МГц | 2,20 | 2,00 | 1,85 | 1,80 | 1,70 | 1,60 | |
10 МГц | 6,20 | 5,80 | 5,30 | 5,00 | 4,40 | 4,30 | |
Волновое сопротивление на частотах, Ом | 31,25 кГц | 140±20 | 140±20 | 140±20 | 120±15 | 120±15 | 100±15 |
1 МГц | 120±15 | 120±15 | 120±15 | 100±15 | 100±15 | 80±12 | |
Рабочее напряжение, не более, В | 300 | 300 | 300 | 300 | 300 | 300 |
Массогабаритные и эксплуатационные параметры | |||||
---|---|---|---|---|---|
Марка кабеля КСБГКГнг(А)-FRLS Nx2xD |
Наружный размер, не более, мм |
Мин. радиус изгиба, мм |
Расчетная масса, кг/км |
Диапазон рабочих температур, °С |
Срок службы, не менее, лет |
КСБГКГнг(А)-FRLS 1x2x0,78 | 10,8 | 15 Х Dн допускается однократно 10 Х Dн |
158,2 | монтаж: – 15 ÷ 50 эксплуат.: – 60 ÷ 80 |
30 |
КСБГКГнг(А)-FRLS 2x2x0,78 | 14,4 | 229,9 | |||
КСБГКГнг(А)-FRLS 1x2x0,90 | 11,2 | 166,8 | |||
КСБГКГнг(А)-FRLS 2x2x0,90 | 15,3 | 246,6 | |||
КСБГКГнг(А)-FRLS 1x2x1,10 | 12,4 | 198,6 | |||
КСБГКГнг(А)-FRLS 2x2x1,10 | 17,0 | 296,4 | |||
КСБГКГнг(А)-FRLS 1x2x1,20 | 12,6 | 214,1 | |||
КСБГКГнг(А)-FRLS 2x2x1,20 | 17,4 | 317,1 | |||
КСБГКГнг(А)-FRLS 1x2x1,50 | 13,8 | 253,5 | |||
КСБГКГнг(А)-FRLS 2x2x1,50 | 19,0 | 380,4 | |||
КСБГКГнг(А)-FRLS 1x2x2,00 | 15,0 | 302,0 | |||
КСБГКГнг(А)-FRLS 2x2x2,00 | 21,0 | 462,5 |
