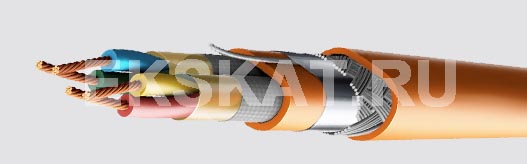

КСБГCнг(А)-FRHF |
- Пары с семипроволочными медными жилами диаметром от 0,78 до 2,00 мм.
- Изоляция - огнестойкая кремнийорганическая резина.
- Полиимидная пленка.
- Барьер из огнестойкой ленты.
- Поясная изоляция - безгалогенная полимерная композиция.
- Экран - алюмолавсановая лента с контактным проводником из медной луженой проволоки.
- Оплетка из медной луженой проволоки.
- Оболочка - безгалогенная полимерная композиция оранжевого цвета (для прокладки на открытом воздухе черная оболочка).
Область применения
Огнестойкие кабели промышленного интерфейса КСБГСнг(А)-FRHF предназначены для одиночной и групповой прокладки в системах противопожарной защиты, в т.ч. системах пожарной сигнализации (ОПС), системах оповещения и управления эвакуацией (СОУЭ), системах автоматического пожаротушения (АУПТ), системах противодымной защиты, а также в других автоматических системах безопасности и жизнеобеспечения, которые должны сохранять работоспособность в условиях пожара. Могут использоваться в сетях, работающих по таким стандартам как RS-485, Profibus, CAN, LON и прочим. Кабели КСБГСнг(А)-FRHF не выделяют коррозионно-активных газообразных продуктов, обладают лучшими показателями по дымо- и газовыделению, чем у кабелей исполнения нг-FRLS, полностью удовлетворяют требованиям нормативных документов по нераспространению горения при групповой прокладке, по огнестойкости в течение 180 минут, имеют сертификат соответствия требованиям «Технического регламента о пожарной безопасности». Кабели предназначены для прокладки на объектах повышенной пожарной опасности - метрополитен, суда, промышленные предприятия, школы, больницы, офисные помещения, высотные здания. Могут также использоваться на атомных станциях, в системах класса безопасности 2-4, вне гермозоны. Эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабель КСБГСнг(А)- FRHF с оболочкой чёрного цвета – для прокладки на открытом воздухе. Допускается эксплуатация кабеля в условиях кратковременных воздействий минерального масла и бензина.
| Электрические параметры | |||||||
|---|---|---|---|---|---|---|---|
| Номинальный диаметр жил D, мм | 0,78 | 0,90 | 1,10 | 1,20 | 1,50 | 2,00 | |
| Эквивалентное сечение жил, мм2 | 0,35 | 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 57,0 | 40,7 | 26,9 | 22,9 | 14,9 | 8,2 | |
| Асимметрия электрического сопротивления жил в паре, не более, % | 3 | 3 | 3 | 3 | 3 | 3 | |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм × км | 300 | 300 | 300 | 300 | 300 | 300 | |
| Электрическая ёмкость пары, не более, пФ/м | 60 | 65 | 65 | 70 | 75 | 85 | |
| Коэффициент затухания на частотах, не более, дБ/100м | 39 кГц | 0,41 | 0,37 | 0,28 | 0,26 | 0,23 | 0,20 |
| 1 МГц | 2,20 | 2,00 | 1,85 | 1,80 | 1,70 | 1,60 | |
| 10 МГц | 6,20 | 5,80 | 5,30 | 5,00 | 4,40 | 4,30 | |
| Волновое сопротивление на частотах, Ом | 31,25 кГц | 140±20 | 140±20 | 140±20 | 120±15 | 120±15 | 100±15 |
| 1 МГц | 120±15 | 120±15 | 120±15 | 100±15 | 100±15 | 80±12 | |
| Рабочее напряжение, не более, В | 300 | 300 | 300 | 300 | 300 | 300 | |
| Массогабаритные и эксплуатационные параметры | |||||
|---|---|---|---|---|---|
| Марка кабеля КСБГСнг(А)-FRHF Nx2xD |
Наружный размер, не более, мм |
Мин. радиус изгиба, мм |
Расчетная масса, кг/км |
Диапазон рабочих температур, °С |
Срок службы, не менее, лет |
| КСБГСнг(А)-FRHF 1x2x0,78 | 9,5 | 10 Х Dн допускается однократно 7 Х Dн |
88,7 | монтаж: – 15 ÷ 50 эксплуат.: – 60 ÷ 80 |
40 |
| КСБГСнг(А)-FRHF 2x2x0,78 | 13,8 | 150,4 | |||
| КСБГСнг(А)-FRHF 1x2x0,90 | 9,9 | 98,0 | |||
| КСБГСнг(А)-FRHF 2x2x0,90 | 14,7 | 168,2 | |||
| КСБГСнг(А)-FRHF 1x2x1,10 | 11,1 | 128,6 | |||
| КСБГСнг(А)-FRHF 2x2x1,10 | 16,5 | 218,9 | |||
| КСБГСнг(А)-FRHF 1x2x1,20 | 11,4 | 140,6 | |||
| КСБГСнг(А)-FRHF 2x2x1,20 | 16,9 | 236,1 | |||
| КСБГСнг(А)-FRHF 1x2x1,50 | 12,6 | 180,7 | |||
| КСБГСнг(А)-FRHF 2x2x1,50 | 18,5 | 303,2 | |||
| КСБГСнг(А)-FRHF 1x2x2,00 | 13,8 | 232,1 | |||
| КСБГСнг(А)-FRHF 2x2x2,00 | 20,5 | 395,5 | |||
