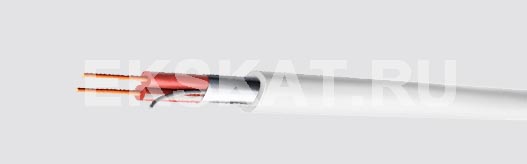

Лоутокс 31нг(А)-FRLSLTx |
Элементы конструкции
- Пары со сдвоенными однопроволочными медными жилами диаметром 0,52 мм.
- Изоляция - огнестойкая кремнийорганическая резина.
- Экран - алюмолавсановая лента с контактным проводником из медной луженой проволоки.
- Оболочка - ПВХ-пластикат пониженной опасности с низким дымо- и газовыделением с низкой токсичностью продуктов.
Область применения
Лоутокс 31нг(А)-FRLSLTx - кабель низкотоксичный, огнестойкий, групповой прокладки, симметричный, парной скрутки. Предназначен для прокладки в современных системах охранно-пожарной сигнализации и СОУЭ, а также в других системах управления на объектах повышенной пожарной опасности (например, детских дошкольных образовательных учреждениях, домах престарелых и инвалидов, больницах, детских учреждениях). Кабель по геометрическим и электрическим параметрам соответствует кабелю КШСЭнг(А)-FRLS. Эксплуатация внутри помещений.
Электрические параметры | |
---|---|
Электрическое сопротивление жилы постоянному току при температуре 20 °C, не более, Ом / км | 100 |
Электрическое сопротивление изоляции жил при 20 °С, не менее, МОм x км | 100 |
Электрическая ёмкость, не более, нФ/км | 75 |
Рабочее напряжение, не более, В | 300 |
Массогабаритные и эксплуатационные параметры | ||||||
---|---|---|---|---|---|---|
Маркоразмер | Диаметр жил, D,мм |
Наружный размер кабеля, Dн, не более, мм | Мин. радиус изгиба кабеля, мм | Расчетная масса 1км кабеля, кг | Диапазон рабочих температур, °С | Срок службы, не менее, лет |
Лоутокс31нг(А)-FRLSLTx 1x2x0,52 | 0,52 | 3,7х5,0 | 10 Х Dн допускается однократно 7 Х Dн |
22,5 | монтаж: –10 ÷ 50 эксплуат.: –40 ÷ 70 |
30 |
Лоутокс31нг(А)-FRLSLTx 2x2x0,52 | 6,3 | 38,2 | ||||
Лоутокс31нг(А)-FRLSLTx 3x2x0,52 | 7,8 | 57,1 |
