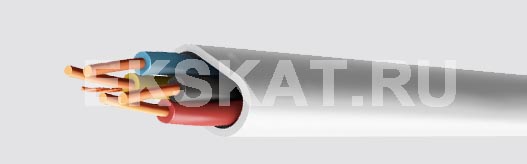

Лоутокс 20нг(А)-FRLSLTx |
Элементы конструкции
- Пары с однопроволочными медными жилами сечением от 0,2 до 2,5 кв.мм.
- Изоляция - огнестойкая кремнийорганическая резина.
- Оболочка - ПВХ-пластикат пониженной опасности с низким дымо- и газовыделением с низкой токсичностью продуктов.
Область применения
Лоутокс 20нг(А)-FRLSLTx - кабель низкотоксичный, огнестойкий, групповой прокладки, симметричный, парной скрутки. Предназначен для прокладки в современных системах охранно-пожарной сигнализации и СОУЭ, а также других системах управления на объектах повышенной пожарной опасности (например, детских дошкольных образовательных учреждениях, домах престарелых и инвалидов, больницах, детских учреждениях). Кабель по геометрическим и электрическим параметрам соответствует кабелю КПСнг(А)-FRLS. Эксплуатация возможна внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков.
| Электрические параметры | |||||||
|---|---|---|---|---|---|---|---|
| Номинальное сечение жил S, мм2 | 0,2 | 0,35 | 0,5 | 0,75 | 1,0 | 1,5 | 2,5 |
| Диаметр жил d, мм | 0,5 | 0,7 | 0,8 | 1 | 1,1 | 1,4 | 1,8 |
| Электрическое сопротивление жилы постоянному току при температуре 20 °C, не более, Ом / км | 96,0 | 63,0 | 37,4 | 25,5 | 18,8 | 12,6 | 8,0 |
| Электрическое сопротивление изоляции жил при температуре 20 °C, не менее, МОм х км | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Электрическая ёмкость пары, не более, нФ /км | 55 | 60 | 65 | 70 | 75 | 80 | 85 |
| Коэффициент затухания на частоте 1 кГц, не более, дБ / км | 2,00 | 1,50 | 1,30 | 1,20 | 0,95 | 0,70 | 0,50 |
| Рабочее напряжение, не более, В | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Массогабаритные и эксплуатационные параметры | ||||||
|---|---|---|---|---|---|---|
| Маркоразмер | Диаметр жилы, d, мм |
Наружный размер, Dн, не более, мм | Мин. радиус изгиба, мм | Расчетная масса 1 км, кг | Диапазон рабочих температур, °С | Срок службы, не менее лет |
| Лоутокс20нг(А)-FRLSLTx 1х2х0,2 | 0,5 | 4,70 | 10 Х Dн допускается однократно 7 Х Dн |
26,8 | монтаж: –10 ÷ 50 эксплуат.: –40 ÷ 70 |
30 |
| Лоутокс20нг(А)-FRLSLTx 2х2х0,2 | 5,20х7,75 | 43,6 | ||||
| Лоутокс20нг(А)-FRLSLTx 1х2х0,35 | 0,7 | 5,35 | 32,8 | |||
| Лоутокс20нг(А)-FRLSLTx 2х2х0,35 | 5,85х9,05 | 54,8 | ||||
| Лоутокс20нг(А)-FRLSLTx 1х2х0,5 | 0,8 | 5,65 | 37,7 | |||
| Лоутокс20нг(А)-FRLSLTx 2х2х0,5 | 6,15х9,65 | 62,3 | ||||
| Лоутокс20нг(А)-FRLSLTx 1х2х0,75 | 1 | 6,00 | 43,9 | |||
| Лоутокс20нг(А)-FRLSLTx 2х2х0,75 | 6,50х10,40 | 74,1 | ||||
| Лоутокс20нг(А)-FRLSLTx 1х2х1,0 | 1,1 | 6,50 | 51,3 | |||
| Лоутокс20нг(А)-FRLSLTx 2х2х1,0 | 7,00х11,40 | 87,9 | ||||
| Лоутокс20нг(А)-FRLSLTx 1х2х1,5 | 1,4 | 7,20 | 69,5 | |||
| Лоутокс20нг(А)-FRLSLTx 2х2х1,5 | 7,70х12,50 | 119,1 | ||||
| Лоутокс20нг(А)-FRLSLTx 1х2х2,5 | 1,8 | 8,20 | 93,5 | |||
| Лоутокс20нг(А)-FRLSLTx 2х2х2,5 | 8,70х14,60 | 164,7 | ||||
