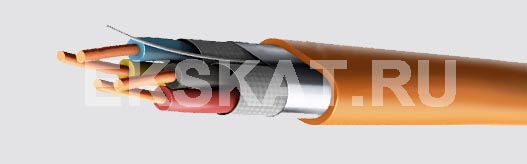

КПСЭСнг(А)-FRLS |
- Пары с однопроволочными медными жилами сечением от 0,2 до 2,5 кв.мм.
- Изоляция - огнестойкая кремнийорганическая резина.
- Огнестойкий барьер - слюдосодержащая лента.
- Экран - алюмолавсановая лента с контактным проводником из медной луженой проволоки.
- Оболочка - ПВХ-пластикат пониженной опасности с низким дымо- и газовыделением.
Область применения
Кабели КПСЭСнг(А)-FRLS предназначены для групповой прокладки в современных системах охранно-пожарной сигнализации, а также других системах управления. Кабели обладают пониженным дымо- и газовыделением, полностью удовлетворяют требованиям нормативных документов по нераспространению горения при групповой прокладке, по огнестойкости в течение 180 минут. Сертифицированы в системе ГОСТ Р. Кабели эксплуатируются на объектах повышенной опасности (атомные электростанции, метрополитен, суда, промышленные предприятия, школы, больницы, офисные помещения, высотные здания). Допускается применение кабелей в СОУЭ без использования негорючих коробов и кабельных каналов (в соответствии с письмом №19-2-5-4376 МЧС России). Эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков.
| Электрические параметры | |||||||
|---|---|---|---|---|---|---|---|
| Номинальное сечение жил S, мм2 | 0,2 | 0,35 | 0,5 | 0,75 | 1,0 | 1,5 | 2,5 |
| Диаметр жил d, мм | 0,5 | 0,7 | 0,8 | 1 | 1,1 | 1,4 | 1,8 |
| Электрическое сопротивление жилы постоянному току при температуре 20 °C, не более, Ом / км | 96,0 | 63,0 | 37,4 | 25,5 | 18,8 | 12,6 | 8,0 |
| Электрическое сопротивление изоляции жил при температуре 20 °C, не менее, МОм х км | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Электрическая ёмкость пары, не более, нФ / км | 65 | 70 | 75 | 80 | 85 | 90 | 95 |
| Коэффициент затухания на частоте 1 кГц, не более, дБ / км | 2,00 | 1,50 | 1,30 | 1,20 | 0,95 | 0,70 | 0,50 |
| Рабочее напряжение, не более, В | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Массогабаритные и эксплуатационные параметры | ||||||
|---|---|---|---|---|---|---|
| Маркоразмер | Диаметр жилы, d, мм |
Наружный размер, Dн, не более, мм | Мин. радиус изгиба, мм | Расчетная масса 1 км, кг | Диапазон рабочих температур, °С | Срок службы, не менее лет |
| КПСЭСнг(А)-FRLS 1х2х0,2 | 0,52 | 5,70 | 10 Х Dн допускается однократно 7 Х Dн |
37,2 | монтаж: –10 ÷ 50 эксплуат.: –40 ÷ 70 |
30 |
| КПСЭСнг(А)-FRLS 2х2х0,2 | 6,20х9,05 | 43,8 | ||||
| КПСЭСнг(А)-FRLS 1х2х0,35 | 0,64 | 6,35 | 57,9 | |||
| КПСЭСнг(А)-FRLS 2х2х0,35 | 6,85х10,35 | 70,4 | ||||
| КПСЭСнг(А)-FRLS 1х2х0,5 | 0,80 | 6,60 | 49,3 | |||
| КПСЭСнг(А)-FRLS 2х2х0,5 | 7,10х11,20 | 80,9 | ||||
| КПСЭСнг(А)-FRLS 1х2х0,75 | 0,98 | 6,90 | 56,3 | |||
| КПСЭСнг(А)-FRLS 2х2х0,75 | 7,40х11,90 | 94,4 | ||||
| КПСЭСнг(А)-FRLS 1х2х1,0 | 1,13 | 7,40 | 65,1 | |||
| КПСЭСнг(А)-FRLS 2х2х1,0 | 7,90х12,90 | 110,9 | ||||
| КПСЭСнг(А)-FRLS 1х2х1,5 | 1,38 | 8,30 | 81,3 | |||
| КПСЭСнг(А)-FRLS 2х2х1,5 | 8,80х14,30 | 141,3 | ||||
| КПСЭСнг(А)-FRLS 1х2х2,5 | 1,78 | 9,30 | 107,8 | |||
| КПСЭСнг(А)-FRLS 2х2х2,5 | 9,80х16,30 | 192,4 | ||||
