ПТГВЭВ-ХА |
Провод термоэлектродный гибкий с температурой эксплуатации от -40 до +70° С, с изолированными семипроволочными токоведущими жилами из меди и сплава (М, П, МК) или пары сплавов (ХА, ХК), с экраном, в защитной оболочке из ПВХ пластиката.

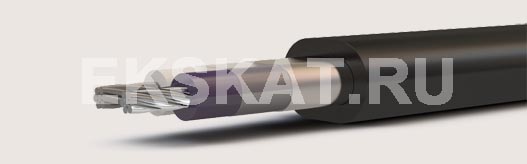

Элементы конструкции
1. Семипроволочные (3 класс) токопроводящие жилы из хромели и алюмели
2. Изоляция из ПВХ пластиката
3. Полиэтилентерефталатная пленка
4. Экран из алюмофлекса
5. Оболочка из ПВХ пластиката
Область применения
Термоэлектродные кабели и провода предназначены для присоединения термопар к средствам измерения температуры.
Условия эксплуатации
Провода и кабели прокладываются под навесом или в помещениях, трубах, где отсутствует прямое воздействие солнечного излучения и атмосферных осадков. Термоэлектродные провода могут прокладываться внутри приборов, но при требовании механической прочности, применяются провода с защитной оболочкой из поливинилхлоридного пластиката.
| Число жил и номинальное сечение, мм2 | Наружные размеры, мм | ||
| 2х1,0 | 5,3х9,1 | ||
| 2х1,5 | 5,6х9,7 | ||
| 2х2,5 | 8,2х10,9 |
