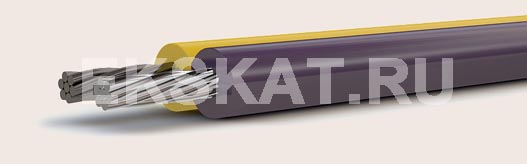

ПТГВ-ХК

Провод термоэлектродный гибкий с температурой эксплуатации от -40 до +70° С, с изолированными семипроволочными токоведущими жилами из меди и сплава (М, П, МК) или пары сплавов (ХА, ХК) без защитной оболочки

Элементы конструкции

1. Семипроволочные (3 класс) токопроводящие жилы из хромели и копели
2. Изоляция из ПВХ пластиката
3. На поверхности изоляции жил из хромели и меди нанесена продольная риска по всей длине провода. Провода с медной  токопроводящей жилой меньшего сечения изготавливаются без риски.

Область применения

Термоэлектродные кабели и провода предназначены для присоединения термопар к средствам измерения температуры.

Условия эксплуатации

Провода и кабели прокладываются под навесом или в помещениях, трубах, где отсутствует прямое воздействие солнечного излучения и атмосферных осадков. Термоэлектродные провода могут прокладываться внутри приборов, но при требовании механической прочности, применяются провода с защитной оболочкой из поливинилхлоридного пластиката.

Температура окружающей среды, верхний предел, °C: +70
Температура окружающей среды, нижний предел, °C: -40
Влажность воздуха при 35° C, %: 98

Число жил и номинальное сечение, мм2 Наружные размеры, мм
2х1,0 2,8х6,6
2х1,5 3,1х7,2
2х2,5 3,7х8,4
