СФКЭ-ХА |

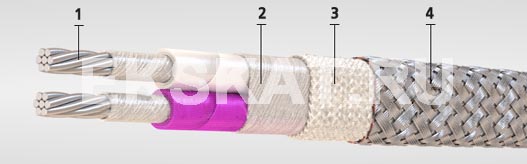

Элементы конструкции:
- Токопроводящая жила скрученная из проволок:
• хромель и алюмель - "-ХА"; - Изоляция:
обмотка из стеклонити,
обмотка из фторопластовых лент,
обмотка из стеклонити, пропитанная кремнийорганическим лаком;
расцветка: хромель - фиолетовая или черная; алюмель - серая или белая; - Оплетка из стеклонити, пропитанная кремнийорганическим лаком;
- Экран из медных луженых проволок.
Область применения:
Провода марки СФКЭ предназначены для фиксированного присоединения термопар*).
Провода устойчивы к воздействию турбинного масла 46, веретенного масла АУ и дизельного топлива ДС. Провода не горят. Минимальная наработка проводов: 14000 часов при температуре 175°С, 1000 часов при температуре 250°С. При нагреве проводов свыше 250°С, а также сжигании отходов проводов выделяются токсичные газы.
Минимальный срок сохраняемости проводов - 13 лет. Срок службы - 13 лет.
* - термопара - термочувствительный элемент в устройствах для измерения температуры в системах управления и контроля.
Количество и сечение жил, шт х кв.мм |
Число и диаметр проволок в жиле, шт х мм. |
Наружный диаметр, не более мм |
Масса провода, кг/км |
2х0,50 | 7х0,32 | 5,2х3,0 | 40 |
2х1,50 | 7х0,52 | 6,6х4,1 | 63 |
