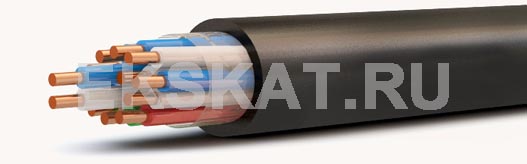

СБВнг-LS |
- медные однопроволочные жилы,
- изоляция из ПЭ в виде сплошного концентрического слоя,
- поясная изоляция из полиэтилентерефталатной ленты и стеклоленты или слюдосодержащей ленты,
- оболочка из ПВХ пластиката пониженной пожароопасности
Область применения
Кабели предназначены для электрических установок сигнализации, централизации и блокировки, пожарной сигнализации и автоматики, для эксплуатации при температуре от -30 °С до +60 °С.
Кабели применяются для групповой прокладки в пучках в помещениях, сухих каналах, тоннелях, коллекторах, в пластмассовых трубопроводах, в условиях агрессивной среды, при отсутствии механических воздействий на кабель, в местах, не характеризующихся электромагнитным влиянием к применяемой системе телеуправления и телесигнализации.
Кабели должны быть защищены от прямого солнечного излучения.
Кабели стойки к вертикальным и горизонтальным вибрациям, ударам и раздавливающим нагрузкам.
Кабели не распространяют горение при групповой прокладке.
Класс пожарной опасности кабелей по НПБ
Подача внутрь сердечника или нанесение на оболочку кабеля веществ, вредно воздействующих на его изоляцию и оболочку, не допускается.
| Количество и сечение жил, шт х кв.мм | Система скрутки сердечника | Масса кабеля, кг/км | Наружный диаметр, мм |
|---|---|---|---|
| СБВнг-LS | |||
| 1х2х0,8 | 1x2 | 67 | 7,82 |
| 2х2х0,8 | 2x2 | 93 | 9,12 |
| 3х2х0,8 | 3x2 | 116 | 10,18 |
| 4х2х0,8 | 4x2 | 136 | 10,8 |
| 7х2х0,8 | 7x2 | 191 | 12,47 |
| 10х2х0,8 | 10x2 | 247 | 14,22 |
| 12х2х0,8 | 3х(4x2) | 308 | 15,92 |
| 14х2х0,8 | 1х(4х2)+2х(5х2) | 344 | 16,81 |
| 15х2х0,8 | 3х(5х2) | 365 | 17,55 |
| 1х2х0,9 | 1x2 | 78 | 8,42 |
| 2х2х0,9 | 2x2 | 110 | 9,96 |
| 3х2х0,9 | 3x2 | 139 | 11,21 |
| 4х2х0,9 | 4x2 | 164 | 12,06 |
| 7х2х0,9 | 7x2 | 235 | 14,04 |
| 10х2х0,9 | 10x2 | 333 | 16,68 |
| 12х2х0,9 | 3х(4x2) | 380 | 17,96 |
| 14х2х0,9 | 1х(4х2)+2х(5х2) | 428 | 19,1 |
| 15х2х0,9 | 3х(5х2) | 456 | 19,96 |
| 16х2х0,9 | 4х(4x2) | 472 | 19,91 |
| 19х2х0,9 | 1х(4х2)+3х(5х2) | 539 | 21,33 |
| 21х2х0,9 | 3х(5х2)+1х(6х2) | 583 | 22,2 |
| 24х2х0,9 | 4х(6x2) | 649 | 23,59 |
| 27х2х0,9 | 3х(5х2)+2х(6х2) | 722 | 25,42 |
| 30х2х0,9 | 5х(6х2) | 776 | 25,73 |
