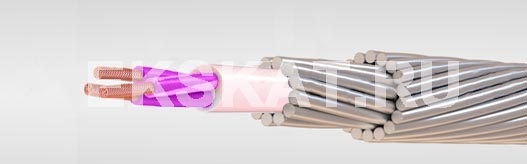

КГ 3х0,75-60-150

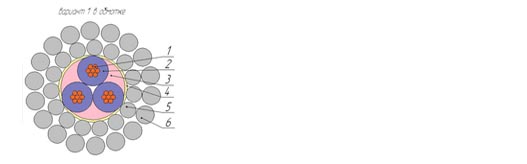

Элементы конструкции:

В ОБМОТКЕ
1. Токопроводящая жила, медь, 7х0,38 мм (0,75 мм2)
2. Изоляция, блоксополимер, ∆ = 0,7 мм
3. Заполнитель, х/б нить
4. Обмотка, лента из нетканого полотна
5. Внутренний повив брони, стальная оцинкованная проволока 17х1,1 мм
6. Наружный диаметр брони, стальная оцинкованная проволока 20х1,3 мм

МЕХАНИЧЕСКИЕ И ДРУГИЕ ПАРАМЕТРЫ
- Наружный диаметр 10,2 мм;
- Разрывное усилие, не менее 60 кН;
- Масса кабеля 400,5 кг/км.
- Строительная длина до 6000 м
- Рабочая температура в скважине 150 °С
- Минимальная температура хранения -50 °С
- Минимальная температура эксплуатации -40 °С
- Эксплуатация при переменном напряжении до 660 В частотой 50 Гц.

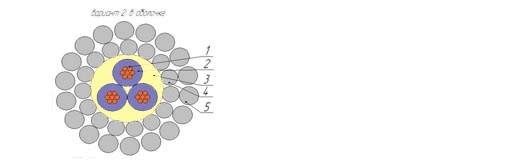

Элементы конструкции:

В ОБОЛОЧКЕ
1. Токопроводящая жила, медь, 7х0,38 мм (0,75 мм2)
2. Изоляция, блоксополимер, ∆ = 0,6 мм
3. Оболочка, блоксополимер, ∆ = 0,4 мм
4. Внутренний повив брони, стальная оцинкованная проволока 17х1,1 мм
5. Наружный диаметр брони, стальная оцинкованная проволока 20х1,3 мм

МЕХАНИЧЕСКИЕ И ДРУГИЕ ПАРАМЕТРЫ
- Наружный диаметр 10,2 мм;
- Разрывное усилие, не менее 60 кН;
- Масса кабеля 401,9 кг/км.
- Строительная длина до 6500 м
- Рабочая температура в скважине 150 °С
- Минимальная температура хранения -50 °С
- Минимальная температура эксплуатации -40 °С
- Эксплуатация при переменном напряжении до 660 В частотой 50 Гц.
