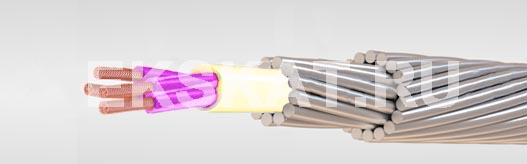

КГ 4х1,5-75-150

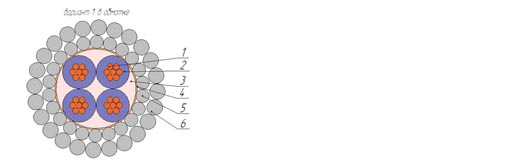

Элементы конструкции

В ОБМОТКЕ
1. Токопроводящая жила, медь, 7х0,53 мм (1,5 мм2)
2. Изоляция, блоксополимер,
= 0,75 мм
3.
Заполнитель, х/б нить
4.
Обмотка, лента из нетканого полотна
5.
Внутренний повив брони, стальная оцинкованная проволока 23х1,1 мм
6.
Наружный диаметр брони, стальная оцинкованная проволока 24х1,3 мм

МЕХАНИЧЕСКИЕ И ДРУГИЕ ПАРАМЕТРЫ
- Наружный диаметр 12,3 мм;
- Разрывное усилие, не менее 75 кН;
- Масса кабеля 542,8 кг/км.
- Строительная длина до 6500 м
- Рабочая температура в скважине 150 °С
- Минимальная температура хранения -50 °С
- Минимальная температура эксплуатации -40 °С
- Эксплуатация при переменном напряжении до 660 В частотой 50 Гц.

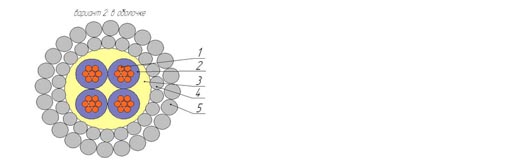

Элементы конструкции:


В ОБОЛОЧКЕ
1. Токопроводящая жила, медь, 7х0,53 мм (1,5 мм2)
2. Изоляция, блоксополимер,
= 0,6 мм
3.
Оболочка, блоксополимер, = 0,45 мм
4. Внутренний повив брони, стальная оцинкованная проволока 23х1,1 мм
5. Наружный диаметр брони, стальная оцинкованная проволока 24х1,3 мм

МЕХАНИЧЕСКИЕ И ДРУГИЕ ПАРАМЕТРЫ
- Наружный диаметр 12,3 мм;
- Разрывное усилие, не менее 75 кН;
- Масса кабеля 542,8 кг/км.
- Строительная длина до 5500 м
- Рабочая температура в скважине 150 °С
- Минимальная температура хранения -50 °С
- Минимальная температура эксплуатации -40 °С
- Эксплуатация при переменном напряжении до 660 В частотой 50 Гц.

Волновое сопротивление на частоте 50 кГц, Ом: 75+12
Коэффициент затухания на частоте 50 кГц, не более, Дб: 9,9
Сопротивление изоляции, не менее МОм*км: 20000
Электрическое сопротивление токопроводящей жилы, Ом/км: 14
