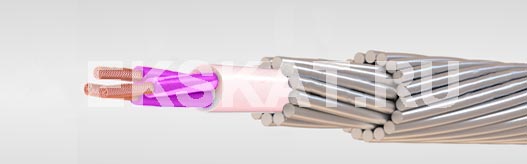

КГ 3х0,35-55-180

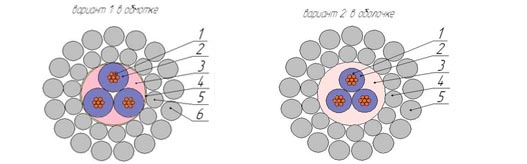

Элементы конструкции:

1. Токопроводящая жила, медь, 7х0,28 мм (0,35 мм2)
2. Изоляция, фторопласт,
= 0,4 мм
3.
Заполнитель, х/б нить или оболочка, блоксополимер, = 0,4 мм
4.
Обмотка, лента из нетканого полотна
5.
Внутренний повив брони, стальная оцинкованная проволока 14х1,1 мм
6.
Наружный диаметр брони, стальная оцинкованная проволока 17х1,3 мм

МЕХАНИЧЕСКИЕ И ДРУГИЕ ПАРАМЕТРЫ

- Наружный диаметр 8,9 мм;
- Разрывное усилие, не менее 55 кН;
- Масса кабеля 326 кг/км.
- Строительная длина до 6500 м
- Рабочая температура в скважине 180 °С
- Минимальная температура хранения -50 °С
- Минимальная температура эксплуатации -40 °С
- Эксплуатация при переменном напряжении до 380 В частотой 50 Гц.



Волновое сопротивление на частоте 50 кГц, Ом: 75+12
Коэффициент затухания на частоте 50 кГц, не более, Дб: 9,9
Сопротивление изоляции, не менее МОм*км: 20000
Электрическое сопротивление токопроводящей жилы, Ом/км: 57
