НВМЭ-600 |

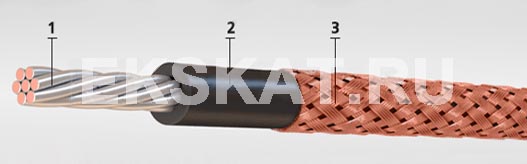

- Токопроводящая жила однопроволочная или скрученная из медных луженых проволок;
- Изоляция из ПВХ пластиката, цвет изоляции: белый, жёлтый, красный, синий, зеленый, коричневый, черный.
- Экран из медных проволок.
Область применения
Провода марки НВМЭ предназначены для работы при переменном напряжении 600 В частоты до 5 кГц и постоянном напряжении 840 В соответственно в цепях электрических устройств общепромышленного назначения.
Провода предназначены для эксплуатации под навесом или в помещениях при отсутствии прямого воздействия солнечного излучения, атмосферных осадков, песка, пыли наружного воздуха и конденсации влаги во всех макроклиматических районах на суше и на море, кроме макроклиматического района с очень холодным климатом. Провода стойки к воздействию вибрационных нагрузок частотой до 600 Гц с ускорением до 98,1 м/с2 и многократных ударов с ускорением до 343 м/с2. Провода устойчивы к воздействию плесневых грибов, бензина и минерального масла. Провода не распространяют горение. Средний ресурс работы проводов: 1000 часов при температуре 105°С или 6000 часов при температуре 70°С, или 10000 часов при температуре 50°С.
Технические характеристики
Срок службы проводов - 15 лет. Гарантийный срок хранения - 1,5 года.
| Марка провода | Сечение жилы, кв.мм | ||
|---|---|---|---|
| 3 класс жилы | 4 класс жилы | 5 класс жилы | |
| НВМЭ 600 В, НВМЭ 1000 В | 0,75; 1,0; 1,5; 2,5 | 0,12; 0,2; 0,35; 0,5 | – |
| Сечение жил, кв.мм | 1 жила | 2 жилы | 3 жилы | |||
|---|---|---|---|---|---|---|
| Масса провода, кг/км | Наружный диаметр, мм | Масса провода, кг/км | Наружный диаметр, мм | Масса провода, кг/км | Наружный диаметр, мм | |
| НВМЭ 600 В | ||||||
| 0,12 | 7,45 | 1,8 | 15,7 | 3,2 | 18,4 | 3,4 |
| 0,2 | 8,57 | 2 | 18,1 | 3,6 | 22 | 3,8 |
| 0,35 | 13,1 | 2,2 | 24,6 | 3,8 | 27,3 | 4,1 |
| 0,5 | 14,4 | 2,3 | 24,4 | 4,2 | 34,4 | 4,5 |
| 0,75 | 17,2 | 2,7 | 33 | 4,8 | 42,8 | 5,1 |
| 1 | 19,4 | 2,8 | 37,7 | 5 | 50,2 | 5,3 |
| НВМЭ 1000 В | ||||||
| 0,12 | 8,04 | 2 | 17 | 3,6 | 20,3 | 3,8 |
| 0,2 | 9,24 | 2,2 | 19,5 | 4 | 24,1 | 4,3 |
| 0,35 | 13,9 | 2,4 | 26 | 4,2 | 32,6 | 4,5 |
| 0,5 | 15,2 | 2,5 | 28,9 | 4,6 | 37 | 4,9 |
| 0,75 | 18,1 | 2,9 | 34,9 | 5,2 | 46 | 5,6 |
| 1 | 20,4 | 3 | 39,8 | 5,4 | 54,1 | 5,8 |
| 1,5 | 28,5 | 3,3 | – | – | – | – |
| 2,5 | 39,3 | 3,9 | – | – | – | – |
