НВМ-1000 |

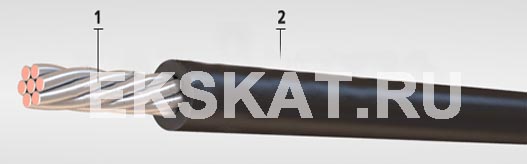

- Токопроводящая жила однопроволочная или скрученная из медных проволок;
- Изоляция из ПВХ пластиката, цвет изоляции: белый, жёлтый, красный, синий, зеленый, коричневый, черный.
Область применения
Провода марки НВМ предназначены для работы при переменном напряжении 1000 В частоты до 5 кГц и постоянном напряжении 1400 В соответственно в цепях электрических устройств общепромышленного назначения.
Провода предназначены для эксплуатации под навесом или в помещениях при отсутствии прямого воздействия солнечного излучения, атмосферных осадков, песка, пыли наружного воздуха и конденсации влаги во всех макроклиматических районах на суше и на море, кроме макроклиматического района с очень холодным климатом. Провода стойки к воздействию вибрационных нагрузок частотой до 600 Гц с ускорением до 98,1 м/с2 и многократных ударов с ускорением до 343 м/с2. Провода устойчивы к воздействию бензина и минерального масла. Провода не распространяют горение. Средний ресурс работы проводов: 1000 часов при температуре 105°С или 6000 часов при температуре 70°С, или 10000 часов при температуре 50°С.
Срок службы проводов - 15 лет. Гарантийный срок хранения - 1,5 года.
Технические характеристики
Срок службы проводов - 15 лет. Гарантийный срок хранения - 1,5 года.
| Марка провода | Сечение жилы, кв.мм | |||
|---|---|---|---|---|
| 1 класс жилы | 3 класс жилы | 4 класс жилы | 5 класс жилы | |
| НВМ 600 В, НВМ 1000 В | 0,08; 0,12; 0,2; 0,35; 0,5; 0,75; 1,0; 1,5; 2,5 | 0,75; 1,0; 1,5; 2,5 | 0,08; 0,12; 0,2; 0,35; 0,5 | – |
| Марка провода | Максимальный наружный диаметр проводов, мм, сечением | |||||||
|---|---|---|---|---|---|---|---|---|
| 0,12 | 0,2 | 0,35 | 0,5 | 0,75 | 1 | 1,5 | 2,5 | |
| НВМ 600 В, НВМ 1000 В | 1,5 | 1,7 | 1,8 | 2 | 2,3 | 2,4 | 2,7 | 3,3 |
| Марка провода | Класс жилы | Расчетная масса 1 км провода, кг, сечением | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 0,12 | 0,2 | 0,35 | 0,5 | 0,75 | 1 | 1,5 | 2,5 | ||
| НВМ 600 В | 1 | 2,35 | 3,15 | 4,72 | 6,14 | 8,48 | 11,1 | 15,8 | 25,2 |
| 3 | – | – | – | – | 9,12 | 11,3 | 16,5 | 26,8 | |
| 4 | 2,37 | 3,47 | 5,13 | 6,44 | – | – | – | – | |
| НВM 1000 В | 1 | 2,85 | 3,7 | 5,34 | 6,8 | 9,22 | 11,9 | 16,7 | 26,3 |
| 3 | – | – | – | – | 9,96 | 12,2 | 17,5 | 28,1 | |
| 4 | 2,93 | 4,1 | 5,83 | 7,19 | – | – | – | – | |
