МСЭО 26-13 |

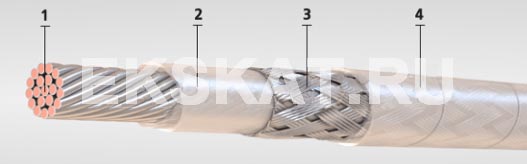

Элементы конструкции:
- Токопроводящая жила скрученная из медных посеребренных проволок
- Изоляция в виде обмотки из плёнок фторопласта-4Д с последующей термообработкой. Цвет изоляции: белый (натуральный), красный, желтый, синий, зеленый, коричневый или черный
- Экран в виде оплётки из медных посеребренных проволок
- Оболочка в виде обмотки из плёнок фторопласта-4Д с последующей термообработкой.
Область применения:
Провода предназначены для работы при номинальном переменном напряжении 250 В частоты до 10000 Гц или постоянном напряжении 350 В и при температуре от -60°С до +200°С. Климатическое исполнение В.
| Номи- нальное сечение, кв.мм |
Номинальный диаметр, кв.мм |
Масса провода, кг/км | |
| 0,08 | 1,76 | 6,36 | |
| 0,12 | 1,85 | 7,01 | |
| 0,20 | 2,00 | 8,54 | |
| 0,35 | 2,26 | 11,60 | |
| 0,50 | 2,44 | 13,82 | |
| 0,75 | 2,69 | 18,46 | |
| 1,00 | 2,84 | 20,89 | |
| 1,50 | 3,14 | 26,98 | |
| 2,50 | 3,68 | 40,28 | |
| 2х0,12 | 2,80 | 12,33 | |
| 2х0,20 | 3,10 | 15,54 | |
| 2х0,35 | 3,54 | 21,60 | |
| 2х0,50 | 3,90 | 25,39 | |
| 2х0,75 | 4,52 | 36,65 | |
| 2х1,00 | 4,82 | 47,79 | |
| 2х1,50 | 5,42 | 59,10 | |
| 2х2,50 | 6,50 | 86,12 | |
| 3х0,12 | 2,94 | 15,35 | |
| 3х0,20 | 3,27 | 19,99 | |
| 3х0,35 | 3,73 | 27,71 | |
| 3х0,50 | 4,24 | 36,31 | |
| 3х0,75 | 4,78 | 48,30 | |
| 3х1,00 | 5,10 | 56,62 | |
| 3х1,50 | 5,74 | 75,53 | |
| 3х2,50 | 6,91 | 115,32 |
