МСЭ 35-12 |

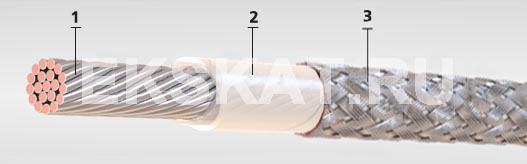

Элементы конструкции:
- Токопроводящая жила скрученная из медных посеребренных проволок
- Изоляция в виде обмотки из плёнок фторопласта-4Д с последующей термообработкой. Цвет изоляции: белый (натуральный), красный, желтый, синий, зеленый, коричневый или черный
- Экран в виде оплётки из медных лужёных проволок.
Область применения:
Провода предназначены для работы при номинальном переменном напряжении 500 В частоты до 10000 Гц или постоянном напряжении 700 В и при температуре от -60°С до +155°С. Климатическое исполнение В.
| Номи- нальное сечение, кв.мм |
Номинальный диаметр, кв.мм |
Масса провода, кг/км | |
| 0,08 | 1,54 | 5,86 | |
| 0,12 | 1,63 | 6,44 | |
| 0,20 | 1,78 | 7,88 | |
| 0,35 | 1,96 | 10,08 | |
| 0,50 | 2,08 | 12,49 | |
| 0,75 | 2,33 | 15,81 | |
| 1,00 | 2,48 | 18,18 | |
| 1,50 | 2,78 | 24,19 | |
| 2,50 | 3,34 | 36,99 | |
| 2х0,12 | 2,78 | 12,20 | |
| 2х0,20 | 3,08 | 15,48 | |
| 2х0,35 | 3,44 | 19,90 | |
| 2х0,50 | 3,80 | 25,97 | |
| 2х0,75 | 4,30 | 34,34 | |
| 2х1,00 | 4,60 | 39,87 | |
| 2х1,50 | 5,20 | 52,85 | |
| 3х0,12 | 2,95 | 16,06 | |
| 3х0,20 | 3,28 | 20,08 | |
| 3х0,35 | 3,78 | 29,19 | |
| 3х0,50 | 4,04 | 33,89 | |
| 3х0,75 | 4,58 | 45,75 | |
| 3х1,00 | 4,90 | 53,95 | |
| 3х1,50 | 5,55 | 72,45 | |
| 4х0,12 | 3,25 | 19,30 | |
| 4х0,20 | 3,73 | 27,62 | |
| 4х0,35 | 4,17 | 36,24 | |
| 4х0,50 | 4,46 | 42,51 | |
| 4х0,75 | 5,06 | 58,24 | |
| 4х1,00 | 5,42 | 68,84 | |
| 4х1,50 | 6,14 | 92,86 |
