МСЭ 26-13 |

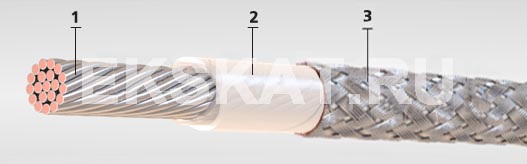

Элементы конструкции:
- Токопроводящая жила скрученная из медных посеребренных проволок
- Изоляция в виде обмотки из плёнок фторопласта-4Д с последующей термообработкой. Цвет изоляции: белый (натуральный), красный, желтый, синий, зеленый, коричневый или черный
- Экран в виде оплётки из медных посеребренных проволок.
Область применения:
Провода предназначены для работы при номинальном переменном напряжении 250 В частоты до 10000 Гц или постоянном напряжении 350 В и при температуре от -60°С до +200 °С. Климатическое исполнение В.
| Номи- нальное сечение, кв.мм |
Номинальный диаметр, кв.мм |
Масса провода, кг/км | |
| 0,08 | 1,26 | 4,08 | |
| 0,12 | 1,35 | 4,61 | |
| 0,20 | 1,50 | 5,90 | |
| 0,35 | 1,76 | 8,58 | |
| 0,50 | 1,94 | 10,53 | |
| 0,75 | 2,19 | 14,79 | |
| 1,00 | 2,34 | 16,99 | |
| 1,50 | 2,64 | 22,63 | |
| 2,50 | 3,18 | 35,12 | |
| 2х0,12 | 2,30 | 8,77 | |
| 2х0,20 | 2,60 | 11,72 | |
| 2х0,35 | 3,04 | 17,21 | |
| 2х0,50 | 3,40 | 20,80 | |
| 2х0,75 | 4,02 | 31,09 | |
| 2х1,00 | 4,32 | 36,46 | |
| 2х1,50 | 4,92 | 48,88 | |
| 2х2,50 | 6,00 | 74,84 | |
| 3х0,12 | 2,44 | 11,30 | |
| 3х0,20 | 2,77 | 15,45 | |
| 3х0,35 | 3,23 | 22,47 | |
| 3х0,50 | 3,74 | 30,31 | |
| 3х0,75 | 4,28 | 41,49 | |
| 3х1,00 | 4,60 | 49,32 | |
| 3х1,50 | 5,24 | 67,26 | |
| 3х2,50 | 6,41 | 105,31 |
