МСЭ 25-12 |

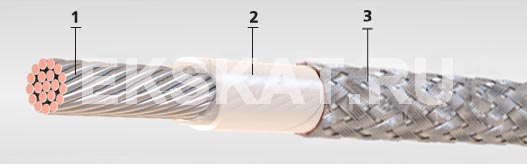

Элементы конструкции:
- Токопроводящая жила скрученная из медных посеребренных проволок
- Изоляция в виде обмотки из плёнок фторопласта-4Д с последующей термообработкой. Цвет изоляции: белый (натуральный), красный, желтый, синий, зеленый, коричневый или черный
- Экран в виде оплётки из медных лужёных проволок.
Область применения:
Провода предназначены для работы при номинальном переменном напряжении 250 В частоты до 10000 Гц или постоянном напряжении 350 В и при температуре от -60°С до +155°С. Климатическое исполнение В.
| Номи- нальное сечение, кв.мм |
Номинальный диаметр, кв.мм |
Масса провода, кг/км | |
| 0,08 | 1,26 | 4,17 | |
| 0,12 | 1,35 | 4,69 | |
| 0,20 | 1,50 | 5,99 | |
| 0,35 | 1,76 | 8,72 | |
| 0,50 | 1,94 | 10,69 | |
| 0,75 | 2,19 | 15,00 | |
| 1,00 | 2,34 | 17,20 | |
| 1,50 | 2,64 | 22,86 | |
| 2,50 | 3,18 | 35,41 | |
| 2х0,12 | 2,30 | 8,92 | |
| 2х0,20 | 2,60 | 11,89 | |
| 2х0,35 | 3,04 | 17,49 | |
| 2х0,50 | 3,40 | 21,11 | |
| 2х0,75 | 4,02 | 31,96 | |
| 2х1,00 | 4,32 | 37,38 | |
| 2х1,50 | 4,92 | 49,95 | |
| 2х2,50 | 6,00 | 76,15 | |
| 3х0,12 | 2,44 | 11,46 | |
| 3х0,20 | 2,77 | 15,63 | |
| 3х0,35 | 3,23 | 22,76 | |
| 3х0,50 | 3,74 | 31,12 | |
| 3х0,75 | 4,28 | 42,40 | |
| 3х1,00 | 4,60 | 50,31 | |
| 3х1,50 | 5,24 | 68,41 | |
| 3х2,50 | 6,41 | 106,76 |
