МСЭ 16-13 |

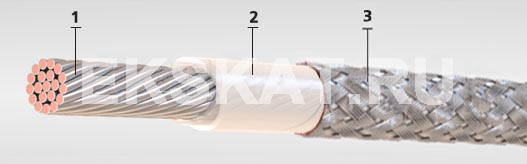

Элементы конструкции:
- Токопроводящая жила скрученная из медных посеребренных проволок
- Изоляция в виде обмотки из плёнок фторопласта-4Д с последующей термообработкой. Цвет изоляции: белый (натуральный), красный, желтый, синий, зеленый, коричневый или черный
- Экран в виде оплётки из медных посеребренных проволок.
Область применения:
Провода предназначены для работы при номинальном переменном напряжении 100 В частоты до 10000 Гц или постоянном напряжении 150 В и при температуре от -60°С до +155°С. Климатическое исполнение В.
| Номи- нальное сечение, кв.мм |
Номинальный диаметр, кв.мм |
Масса провода, кг/км | |
| 0,08 | 1,08 | 3,62 | |
| 0,12 | 1,17 | 4,20 | |
| 0,20 | 1,32 | 5,18 | |
| 0,35 | 1,68 | 8,18 | |
| 0,50 | 1,80 | 9,57 | |
| 2х0,08 | 1,92 | 7,02 | |
| 2х0,12 | 2,10 | 8,14 | |
| 2х0,20 | 2,40 | 10,88 | |
| 2х0,35 | 3,04 | 17,35 | |
| 2х0,50 | 3,28 | 20,50 | |
| 3х0,08 | 2,02 | 8,37 | |
| 3х0,12 | 2,22 | 10,10 | |
| 3х0,20 | 2,54 | 14,02 | |
| 3х0,35 | 3,22 | 22,72 | |
| 3х0,50 | 3,48 | 27,14 |
