МКЭШнг-LS

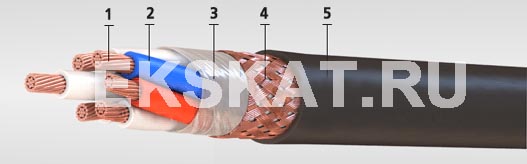

Элементы конструкции:
  1. Токопроводящая жила из скрученных медных проволок,
  2. Изоляция из поливинилхлоридного пластиката,
  3. Поверх изолированных скрученных жил – полиэтилентерефталатная пленка,
  4. Экран из медных проволок,
  5. Оболочка из ПВХ-пластиката пониженного дымо-газовыделения.

 Область применения:

Применяются для фиксированного монтажа межприборных соединений в электронных электрических устройствах.

Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Безотказная наработка кабелей, не менее, сут.: 416
Испытательное переменное напряжение частотой 50 Гц, кВ: 2
Номинальное напряжение переменного тока, частотой до 400 Гц: 500
Номинальное постоянное напряжение, кВ: 0,75

Количество и сечение
жил, шт х кв.мм
Наружный диаметр,
не более мм
Масса провода,
кг/км
2х0,35 7,5 61
3х0,35 7,7 64
5х0,35 9 97
7х0,35 9,6 113
10х0,35 12,4 158
14х0,35 13,2 190
2х0,50 7,8 68
3х0,50 8 73
5х0,50 9,5 110
7х0,50 10 132
10х0,50 13 180
14х0,50 13,9 219
2х0,75 8,3 80
3х0,75 8,5 86
5х0,75 10 130
7х0,75 10,8 160
10х0,75 14 227
14х0,75 15 280
