МКЭШвнг-LS |

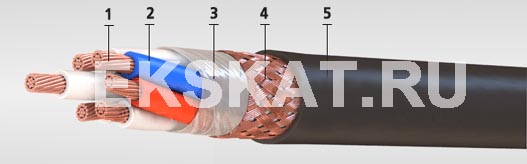

Элементы конструкции:
1. Токопроводящая жила из скрученных медных проволок,
2. Изоляция из поливинилхлоридного пластиката,
3. Поверх изолированных скрученных жил – полиэтилентерефталатная пленка,
4. Общий экран из медных проволок поверх парно скрученных изолированных жил либо отдельно экранированные пары,
5. Оболочка из ПВХ-пластиката, пониженного дымо-газовыделения.
Область применения:
Применяются для фиксированного монтажа межприборных соединений в электронных электрических устройствах.
Число жил и сечение, мм² | Диаметр кабеля, мм | Масса кабеля, кг/км |
Кабели марки МКЭШв | ||
1 x 2 х 0,5 | 6,9 | 61,1 |
2 x 2 х 0,5 | 11,3 | 126,2 |
4 x 2 х 0,5 | 12,8 | 173,9 |
5 x 2 х 0,5 | 13,9 | 200,8 |
7 x 2 х 0,5 | 15,1 | 244,0 |
10 x 2 х 0,5 | 19,3 | 348,9 |
14 x 2 х 0,5 | 20,8 | 429,6 |
1 x 2 х 0,75 | 7,3 | 67,9 |
2 x 2 х 0,75 | 12,1 | 141,0 |
4 x 2 х 0,75 | 13,8 | 196,8 |
5 x 2 х 0,75 | 15,0 | 228,2 |
7 x 2 х 0,75 | 16,3 | 279,2 |
10 x 2 х 0,75 | 20,9 | 399,4 |
14 x 2 х 0,75 | 22,6 | 495,1 |
1 x 2 х 1,0 | 8,2 | 86,9 |
2 x 2 х 1,0 | 12,7 | 156,9 |
4 x 2 х 1,0 | 14,5 | 223,9 |
5 x 2 х 1,0 | 15,8 | 261,1 |
7 x 2 х 1,0 | 17,2 | 322,8 |
10 x 2 х 1,0 | 22,1 | 462,1 |
14 x 2 х 1,0 | 23,9 | 578,9 |
1 x 2 х 1,5 | 9,4 | 111,6 |
2 x 2 х 1,5 | 15,1 | 206,2 |
4 x 2 х 1,5 | 17,4 | 302,9 |
5 x 2 х 1,5 | 19,5 | 374,7 |
7 x 2 х 1,5 | 21,2 | 466,5 |
10 x 2 х 1,5 | 27,3 | 665,7 |
14 x 2 х 1,5 | 29,6 | 839,8 |
Кабели марки МКЭШвнг | ||
1 x 2 х 0,5 | 6,9 | 63,5 |
2 x 2 х 0,5 | 11,3 | 131,3 |
4 x 2 х 0,5 | 12,8 | 179,8 |
5 x 2 х 0,5 | 13,9 | 207,3 |
7 x 2 х 0,5 | 15,1 | 251,1 |
10 x 2 х 0,5 | 19,3 | 359,3 |
14 x 2 х 0,5 | 20,8 | 441,0 |
1 x 2 х 0,75 | 7,3 | 70,4 |
2 x 2 х 0,75 | 12,1 | 146,5 |
4 x 2 х 0,75 | 13,8 | 203,3 |
5 x 2 х 0,75 | 15,0 | 235,2 |
7 x 2 х 0,75 | 16,3 | 286,9 |
10 x 2 х 0,75 | 20,9 | 410,8 |
14 x 2 х 0,75 | 22,6 | 507,5 |
1 x 2 х 1,0 | 8,2 | 90,4 |
2 x 2 х 1,0 | 12,7 | 162,8 |
4 x 2 х 1,0 | 14,5 | 230,7 |
5 x 2 х 1,0 | 15,8 | 268,6 |
7 x 2 х 1,0 | 17,2 | 331,0 |
10 x 2 х 1,0 | 22,1 | 474,2 |
14 x 2 х 1,0 | 23,9 | 592,1 |
1 x 2 х 1,5 | 9,4 | 115,7 |
2 x 2 х 1,5 | 15,1 | 213,3 |
4 x 2 х 1,5 | 17,4 | 311,3 |
5 x 2 х 1,5 | 19,5 | 385,2 |
7 x 2 х 1,5 | 21,2 | 478,1 |
10 x 2 х 1,5 | 27,3 | 682,5 |
14 x 2 х 1,5 | 29,6 | 858,1 |
Кабели марки МКЭШв (экранированные) | ||
1 x (2 х 0,5)э | 9,8 | 118,9 |
2 x (2 х 0,5)э | 12,7 | 170,7 |
4 x (2 х 0,5)э | 14,6 | 246,9 |
5 x (2 х 0,5)э | 17,5 | 355,1 |
7 x (2 х 0,5)э | 19,2 | 466,5 |
10 x (2 х 0,5)э | 24,1 | 658,8 |
14 x (2 х 0,5)э | 26,0 | 839,6 |
1 x (2 х 0,75)э | 10,2 | 128,5 |
2 x (2 х 0,75)э | 15,1 | 223,7 |
4 x (2 х 0,75)э | 17,1 | 334,7 |
5 x (2 х 0,75)э | 18,9 | 412,4 |
7 x (2 х 0,75)э | 20,4 | 519,1 |
10 x (2 х 0,75)э | 25,7 | 734,2 |
14 x (2 х 0,75)э | 27,7 | 939,3 |
1 x (2 х 1,0)э | 10,5 | 138,3 |
2 x (2 х 1,0)э | 15,7 | 243,2 |
4 x (2 х 1,0)э | 17,9 | 368,7 |
5 x (2 х 1,0)э | 19,7 | 454,8 |
7 x (2 х 1,0)э | 21,3 | 575,8 |
10 x (2 х 1,0)э | 26,9 | 815,4 |
14 x (2 х 1,0)э | 29,1 | 1040,1 |
1 x (2 х 1,5)э | 11,7 | 169,8 |
2 x (2 х 1,5)э | 18,5 | 324,2 |
4 x (2 х 1,5)э | 21,1 | 496,0 |
5 x (2 х 1,5)э | 23,4 | 610,3 |
7 x (2 х 1,5)э | 25,3 | 775,8 |
10 x (2 х 1,5)э | 31,7 | 1067,0 |
14 x (2 х 1,5)э | 34,3 | 1383,6 |
Кабели марки МКЭШвнг (экранированные) | ||
1 x (2 х 0,5)э | 9,8 | 123,2 |
2 x (2 х 0,5)э | 12,7 | 176,6 |
4 x (2 х 0,5)э | 14,6 | 253,8 |
5 x (2 х 0,5)э | 17,5 | 363,5 |
7 x (2 х 0,5)э | 19,2 | 476,9 |
10 x (2 х 0,5)э | 24,1 | 673,5 |
14 x (2 х 0,5)э | 26,0 | 855,5 |
1 x (2 х 0,75)э | 10,2 | 133,1 |
2 x (2 х 0,75)э | 15,1 | 230,8 |
4 x (2 х 0,75)э | 17,1 | 342,8 |
5 x (2 х 0,75)э | 18,9 | 422,6 |
7 x (2 х 0,75)э | 20,4 | 530,2 |
10 x (2 х 0,75)э | 25,7 | 749,9 |
14 x (2 х 0,75)э | 27,7 | 956,4 |
1 x (2 х 1,0)э | 10,5 | 143,0 |
2 x (2 х 1,0)э | 15,7 | 250,6 |
4 x (2 х 1,0)э | 17,9 | 377,3 |
5 x (2 х 1,0)э | 19,7 | 465,5 |
7 x (2 х 1,0)э | 21,3 | 587,4 |
10 x (2 х 1,0)э | 26,9 | 832,0 |
14 x (2 х 1,0)э | 29,1 | 874,8 |
1 x (2 х 1,5)э | 11,7 | 175,2 |
2 x (2 х 1,5)э | 18,5 | 334,1 |
4 x (2 х 1,5)э | 21,1 | 507,6 |
5 x (2 х 1,5)э | 23,4 | 624,5 |
7 x (2 х 1,5)э | 25,3 | 791,3 |
10 x (2 х 1,5)э | 31,7 | 1086,7 |
14 x (2 х 1,5)э | 34,3 | 1405,1 |
