МКЭШвнг |

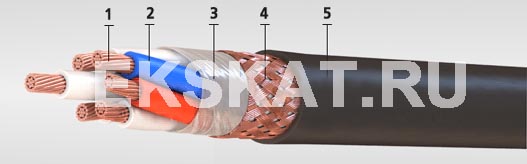

1. Токопроводящая жила из скрученных медных проволок,
2. Изоляция из поливинилхлоридного пластиката,
3. Поверх изолированных скрученных жил – полиэтилентерефталатная пленка,
4. Общий экран из медных проволок поверх парно скрученных изолированных жил либо отдельно экранированные пары,
5. Оболочка из ПВХ-пластиката, не распространяющего горение.
Область применения:
Применяются для фиксированного монтажа межприборных соединений в электронных электрических устройствах.
|
Число жил и сечение, мм² |
Диаметр кабеля, мм |
Масса кабеля, кг/км |
|
Кабели марки МКЭШвнг |
||
|
1 x 2 х 0,5 |
6,9 |
63,5 |
|
2 x 2 х 0,5 |
11,3 |
131,3 |
|
4 x 2 х 0,5 |
12,8 |
179,8 |
|
5 x 2 х 0,5 |
13,9 |
207,3 |
|
7 x 2 х 0,5 |
15,1 |
251,1 |
|
10 x 2 х 0,5 |
19,3 |
359,3 |
|
14 x 2 х 0,5 |
20,8 |
441,0 |
|
|
|
|
|
1 x 2 х 0,75 |
7,3 |
70,4 |
|
2 x 2 х 0,75 |
12,1 |
146,5 |
|
4 x 2 х 0,75 |
13,8 |
203,3 |
|
5 x 2 х 0,75 |
15,0 |
235,2 |
|
7 x 2 х 0,75 |
16,3 |
286,9 |
|
10 x 2 х 0,75 |
20,9 |
410,8 |
|
14 x 2 х 0,75 |
22,6 |
507,5 |
|
|
|
|
|
1 x 2 х 1,0 |
8,2 |
90,4 |
|
2 x 2 х 1,0 |
12,7 |
162,8 |
|
4 x 2 х 1,0 |
14,5 |
230,7 |
|
5 x 2 х 1,0 |
15,8 |
268,6 |
|
7 x 2 х 1,0 |
17,2 |
331,0 |
|
10 x 2 х 1,0 |
22,1 |
474,2 |
|
14 x 2 х 1,0 |
23,9 |
592,1 |
|
|
|
|
|
1 x 2 х 1,5 |
9,4 |
115,7 |
|
2 x 2 х 1,5 |
15,1 |
213,3 |
|
4 x 2 х 1,5 |
17,4 |
311,3 |
|
5 x 2 х 1,5 |
19,5 |
385,2 |
|
7 x 2 х 1,5 |
21,2 |
478,1 |
|
10 x 2 х 1,5 |
27,3 |
682,5 |
|
14 x 2 х 1,5 |
29,6 |
858,1 |
