МКЭШв |

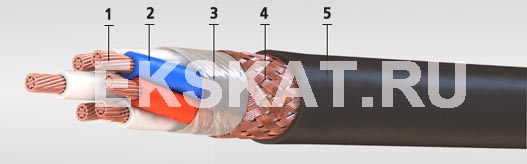

Элементы конструкции:
1. Токопроводящая жила из скрученных медных проволок,
2. Изоляция из поливинилхлоридного пластиката,
3. Поверх изолированных скрученных жил – полиэтилентерефталатная пленка,
4. Общий экран из медных проволок поверх парно скрученных изолированных жил либо отдельно экранированные пары
5. Оболочка из ПВХ-пластиката.
Область применения:
Применяются для фиксированного монтажа межприборных соединений в электронных электрических устройствах.
| Число жил и сечение, мм² | Диаметр кабеля, мм | Масса кабеля, кг/км |
| Кабели марки МКЭШв | ||
| 1 x 2 х 0,5 | 6,9 | 61,1 |
| 2 x 2 х 0,5 | 11,3 | 126,2 |
| 4 x 2 х 0,5 | 12,8 | 173,9 |
| 5 x 2 х 0,5 | 13,9 | 200,8 |
| 7 x 2 х 0,5 | 15,1 | 244,0 |
| 10 x 2 х 0,5 | 19,3 | 348,9 |
| 14 x 2 х 0,5 | 20,8 | 429,6 |
| 1 x 2 х 0,75 | 7,3 | 67,9 |
| 2 x 2 х 0,75 | 12,1 | 141,0 |
| 4 x 2 х 0,75 | 13,8 | 196,8 |
| 5 x 2 х 0,75 | 15,0 | 228,2 |
| 7 x 2 х 0,75 | 16,3 | 279,2 |
| 10 x 2 х 0,75 | 20,9 | 399,4 |
| 14 x 2 х 0,75 | 22,6 | 495,1 |
| 1 x 2 х 1,0 | 8,2 | 86,9 |
| 2 x 2 х 1,0 | 12,7 | 156,9 |
| 4 x 2 х 1,0 | 14,5 | 223,9 |
| 5 x 2 х 1,0 | 15,8 | 261,1 |
| 7 x 2 х 1,0 | 17,2 | 322,8 |
| 10 x 2 х 1,0 | 22,1 | 462,1 |
| 14 x 2 х 1,0 | 23,9 | 578,9 |
| 1 x 2 х 1,5 | 9,4 | 111,6 |
| 2 x 2 х 1,5 | 15,1 | 206,2 |
| 4 x 2 х 1,5 | 17,4 | 302,9 |
| 5 x 2 х 1,5 | 19,5 | 374,7 |
| 7 x 2 х 1,5 | 21,2 | 466,5 |
| 10 x 2 х 1,5 | 27,3 | 665,7 |
| 14 x 2 х 1,5 | 29,6 | 839,8 |
