МКЭ 26-32

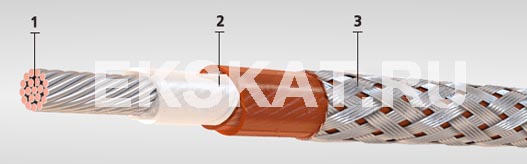

Элементы конструкции:
  1. Токопроводящая жила скрученная из бронзовых посеребренных проволок
  2. Изоляция из последовательно наложенных в виде обмотки: сырой каландрированной ленты из фторопласта-4Д, полиимидной пленки с фторопластовым покрытием и сырой каландрированной ленты фторопласта-4Д с последующей термообработкой
  3. Экран в виде оплётки из медных посеребренных проволок

Область применения:

Провода предназначены для межблочного фиксированного монтажа внутриобъектовой аппаратуры и бортовой электрической сети и работы при напряжении 250 В переменного тока частоты до 6000 Гц или 350 В постоянного тока и при температуре от минус 60 гр.С до плюс 200 гр.С.

Максимальная рабочая температура жилы, °С: 250
Температура окружающей среды, верхний предел, °C: +250
Температура окружающей среды, нижний предел, °C: -60
Влажность воздуха при 35° C, %: 98
Импульсное напряжение, В: 900
Испытательное переменное напряжение частотой 50 Гц, кВ: 1,75
Рабочее переменное напряжение частотой 10 кГц, В: 380
Рабочее постоянное напряжение, В: 550
Радиус изгиба кабелей, наружных диаметров: 5
Строительная длина, не менее м: 25
Электрическое сопротивление изоляции, не менее МОм*км: 100000
Электрическое сопротивление связи при частоте 10 МГц, МОм/км: 300

Число жил и номи-
нальное
сечение,
кв.мм
Номинальный
диаметр, кв.мм
Масса провода, кг/км
1х0,08 1,23 4,18
1х0,12 1,33 4,68
1х0,20 1,43 5,86
1х0,35 1,58 7,79
