МКЭ 26-12 |

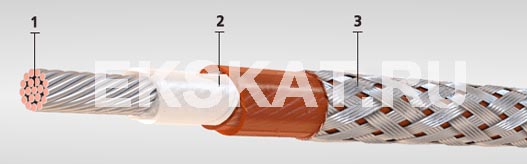

Элементы конструкции:
- Токопроводящая жила скрученная из медных посеребренных проволок
- Изоляция из последовательно наложенных в виде обмотки: сырой каландрированной ленты из фторопласта-4Д, полиимидной пленки с фторопластовым покрытием и сырой каландрированной ленты фторопласта-4Д с последующей термообработкой
- Экран в виде оплётки из медных посеребренных проволок
Область применения:
Провода предназначены для межблочного фиксированного монтажа внутриобъектовой аппаратуры и бортовой электрической сети и работы при напряжении 250 В переменного тока частоты до 6000 Гц или 350 В постоянного тока и при температуре от минус 60 гр.С до плюс 200 гр.С.
| Число жил и номи- нальное сечение, кв.мм |
Номинальный диаметр, кв.мм |
Масса провода, кг/км | |
| 1х0,08 | 1,23 | 4,15 | |
| 1х0,12 | 1,33 | 4,65 | |
| 1х0,20 | 1,43 | 5,78 | |
| 1х0,35 | 1,58 | 7,68 | |
| 1х0,5 | 1,83 | 10,47 | |
| 1х0,75 | 2,03 | 14,80 | |
| 1х1,0 | 2,23 | 17,43 | |
| 1х1,5 | 2,56 | 23,55 | |
| 1х2,5 | 3,06 | 36,15 |
