МК 26-11

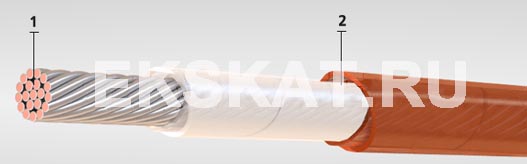

Элементы конструкции:
  1. Токопроводящая жила скрученная из медных никелированных проволок.
  2. Изоляция из последовательно наложенных в виде обмотки: сырой каландрированной ленты из фторопласта-4Д, полиимидной пленки с фторопластовым покрытием и сырой каландрированной ленты фторопласта-4Д с последующей термообработкой

Область применения:

Провода предназначены для межблочного фиксированного монтажа внутриобъектовой аппаратуры и бортовой электрической сети и работы при напряжении 250 В переменного тока частоты до 6000 Гц или 350 В постоянного тока и при температуре от минус 60 гр.С до плюс 200 гр.С.

Минимальная наработка проводов: а) 30 000 часов, в т.ч. 5 000 часов при температуре до 200 гр.С и 25 000 часов при температуре до 125 гр.С; б) 130 000 часов при температуре до 50 гр.С и 500 часов при температуре до 200 гр.С. Минимальный срок сохраняемости проводов - 15 лет. Минимальный срок службы - 15 лет.

Максимальная рабочая температура жилы, °С: 200
Температура окружающей среды, верхний предел, °C: +200
Температура окружающей среды, нижний предел, °C: -60
Влажность воздуха при 35° C, %: 98
Испытательное переменное напряжение частотой 50 Гц, кВ: 1,5
Рабочее переменное напряжение частотой 6 кГц, до 0,67 кПа, В: 250
Рабочее постоянное напряжение, В: 350
Радиус изгиба кабелей, наружных диаметров: 2,5
Строительная длина, не менее м: 15
Электрическое сопротивление изоляции, не менее МОм*км: 100000

Число жил и номи-нальное сечение, кв. мм Конструкция жилы число проволок и диаметр, мм Расчетный диаметр жилы Номинальный расчетный диаметр Расчетная масса провода, кг/км Электрическое сопротивление токопроводящей жилы постоянному току на 1 км длины, Ом, не более

1х0,08 7х0,12 0,36 0,83 1,82 287,6
1х0,12 7х0,15 0,45 0,93 2,25 182,2
1х0,20 7х0,20 0,60 1,03 3,25 101,4
1х0,35 7х0,26 0,78 1,18 5,00 59,6
1х0,5 19х0,18 0,90 1,35 6,54 45,5
1х0,75 19х0,23 1,15 1,55 9,62 27,6
1х1,0 19х0,26 1,30 1,75 11,89 21,9
1х1,5 19х0,32 1,60 2,08 17,80 14,4
1х2,5 19х0,42 2,10 2,58 29,12 8,3
2х0,20 7х0,20 0,60 2,06 6,72 108,2
