МГТФ |

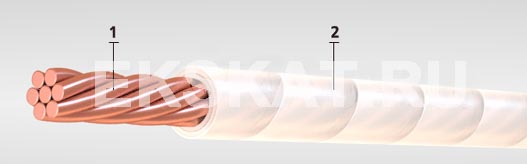

- Токопроводящая жила скрученная из медных проволок;
- Изоляция из фторопластовых пленок.
Область применения:
Провода марки МГТФ предназначены для подвижного и фиксированного монтажа внутриблочных, межблочных, внутриприборных и межприборных соединений в электронных и электрических устройствах на рабочее переменное напряжение 250 В частотой 5 кГц и постоянное напряжение 350 В.
Провода предназначены для эксплуатации на суше, реках, озёрах и на море в макроклиматических районах с умеренным и холодным климатом. Провода устойчивы к воздействию пониженного атмосферного давления до 0,67 кПа и повышенного атмосферного давления до 295 кПа. При нагреве проводов свыше 250°С, а также сжигании отходов проводов выделяются токсичные газы. Не рекомендуется эксплуатация проводов в условиях резкой смены температур.
Минимальная наработка проводов - 3000 часов. Минимальный срок сохраняемости проводов - 20 лет. Минимальный срок службы - 20 лет. 95%-ый ресурс - 5000 часов.
| Количество и сечение жил, шт. х кв.мм |
Число и диаметр проволок в жиле, шт х мм. |
Масса кабеля, кг/км |
Наружный диаметр не более, мм |
Сопротивление проводника при 20°C, не более Ом/км |
| 1х0,03 | 7х0,08 | 0,63 | 0,56 | 569,45 |
| 1х0,05 | 10х0,08 | 0,86 | 0,62 | 398,69 |
| 1х0,07 | 14х0,08 | 1,22 | 0,75 | 271,00 |
| 1х0,10 | 21х0,08 | 1,73 | 0,85 | 180,00 |
| 1х0,12 | 24х0,08 | 1,95 | 0,87 | 174,40 |
| 1х0,14 | 30х0,08 | 2,26 | 0,90 | 130,00 |
| 1х0,20 | 19х0,12 | 2,96 | 1,04 | 100,00 |
| 1х0,35 | 19х0,15 | 4,25 | 1,19 | 60,00 |
