СИП-3А/О |
НАЗНАЧЕНИЕ
Кабель предназначен для передачи и распределения электрической энергии в воздуш¬ных, силовых и осветительных сетях на напряжение 10кВ - 35 кВ по проводу СИП-3 и обеспечения связи по оптическому кабелю.
ПРЕИМУЩЕСТВА
- Одновременная передача электроэнергии и высококачественной связи
- Строительство отводов ВОЛС
- Возможность ответвления электрической части без повреждения оптической
- Использование стандартной натяжной и поддерживающей арматуры
- Применение в том числе прокалывающих и плашечных зажимов
- Использование стандартных материалов муфт для работы с оптической частью
- Снижение монтажных и эксплуатационных затрат.
ОПИСАНИЕ КОНСТРУКЦИИ

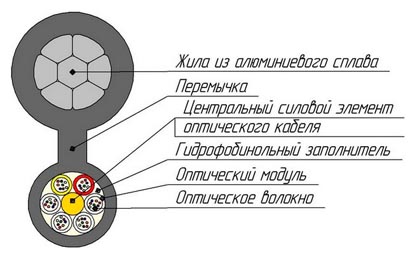

Данная конструкция кабеля выполнена в виде «8» и состоит из токопроводящей жилы и сердечника оптического кабеля. Токопроводящая жила выполнена из проволок алюминиевого сплава и уплотнена.
Скрутка сердечника оптического кабеля состоит из полимерных модулей, скрученных вокруг стеклопластикового прутка, и может содержать в себе от 2 до 144 оптических волокон для передачи информации.
Внешняя оболочка провода выполнена из светостабилизированного сшитого полиэтилена. Она накладывается одновременно поверх токопроводящей жилы и сердечника оптического кабеля с формированием соединительной перемычки.
| Номинальное сечение токопроводящей жилы, мм2 | Число проволок в жиле провода, шт. | Прочность при растяжении жилы провода, кН, не менее |
|---|---|---|
| 35 | 7 | 10,3 |
| 50 | 7 | 14,2 |
| 70 | 7 | 20,6 |
| 95 | 19 | 27,9 |
| 120 | 19 | 35,2 |
| 150 | 19 | 43,4 |
