ОКГТ-с

Волоконно-оптический кабель, встроенный в грозозащитный трос марки ОКГТ-с, для подвеса на опорах линий электропередач.


НАЗНАЧЕНИЕ

Применяется как заземлённый протяжённый тросовый молниеотвод, натянутый вдоль воздушной линии электропередачи напряжением от 35кВ и выше, служащий для защиты токопроводящих проводов от прямых ударов молнии, а также для выполнения функций кабеля связи и передачи данных посредством оптического волокна.

ОПИСАНИЕ КОНСТРУКЦИИ

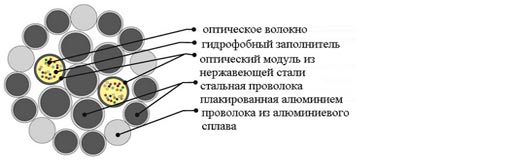

Кабель содержит центральный силовой элемент из стальной проволоки плакированной алюминием, вокруг которого скручены стальные проволоки,  плакированные алюминием и/или проволоки из алюминиевого сплава и оптические модули, с уложенными внутри оптическими волокнами. Оптический модуль по всей длине заполнен гидрофобным компаундом. Поверх наложен один или несколько повивов стальных проволок,  плакированных алюминием или проволок из алюминиевого сплава.

Гарантийный срок эксплуатации, год: 2
Минимальный радиус изгиба кабеля: не менее 20 диаметров кабеля
Рабочая температура: -60°С… +85°С
Раздавливающее усилие: 100 кг/10 мм
Растягивающее усилие: от 33,0 кН до 484,0 кН
Срок службы кабелей, год: 25
Температура монтажа: -30°С
Температура транспортировки и хранения: -60°С…+70°С

Количество ОВ 2-48 50-96  98-144  146-192
Количество модулей 1-2 2-4 3-4 4
Количество волокон в пучке до 12 до 12 до 12 до 12
Диаметр кабеля, мм от 13,1 до 28,5 от 14 до 28,5 от 15,4 до 28,5 от 17,4 до 28,5
Вес кабеля, кг/ км от 352 от 397 от 520 от 880
