ОКК |
ОПИСАНИЕ КОНСТРУКЦИИ

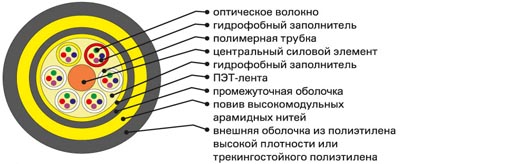

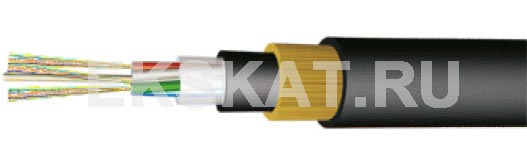

Кабель содержит сердечник модульной конструкции с центральным элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается промежуточная оболочка из полиэтилена. Поверх оболочки накладывается повив из арамидных нитей. На повив из арамидных нитей накладывается оболочка из полиэтилена высокой плотности при потенциале электрического поля 12 кВ или из трекингостойкого полиэтилена при потенциале электричекого поля до 25 кВ.
ЦВЕТОВАЯ ИДЕНТИФИКАЦИЯ МОДУЛЕЙ
Желтый модуль – основной.
Красный модуль – направляющий.
Натуральные – согласно счету от красного
По согласованию с заказчиком цветовая расцветка может быть изменена.
Кордельные заполнители черного цвета выполняются из полиэтилена.
Количество ОВ | 2-30 | 32-50 | 52-72 | 74-96 | 98-144 |
---|---|---|---|---|---|
Количество элементов | 5 | 5 | 6 | 8 | 12 |
Количество волокон в модуле | до 6 | до 10 | до 12 | до 12 | до 12 |
Диаметр кабеля, мм | от 12,5 | от 14,1 | от 14,9 | от 17,5 | от 20,8 |
Вес кабеля с полиэтиленовой оболочкой, кг/ км |
от 122 | от 158 | от 177 | от 242 | от 339 |
Вес кабеля с оболочкой из треккингостойкого полиэтилена, кг/ км | от 133 | от 170 | от 190 | от 257 | от 360 |
